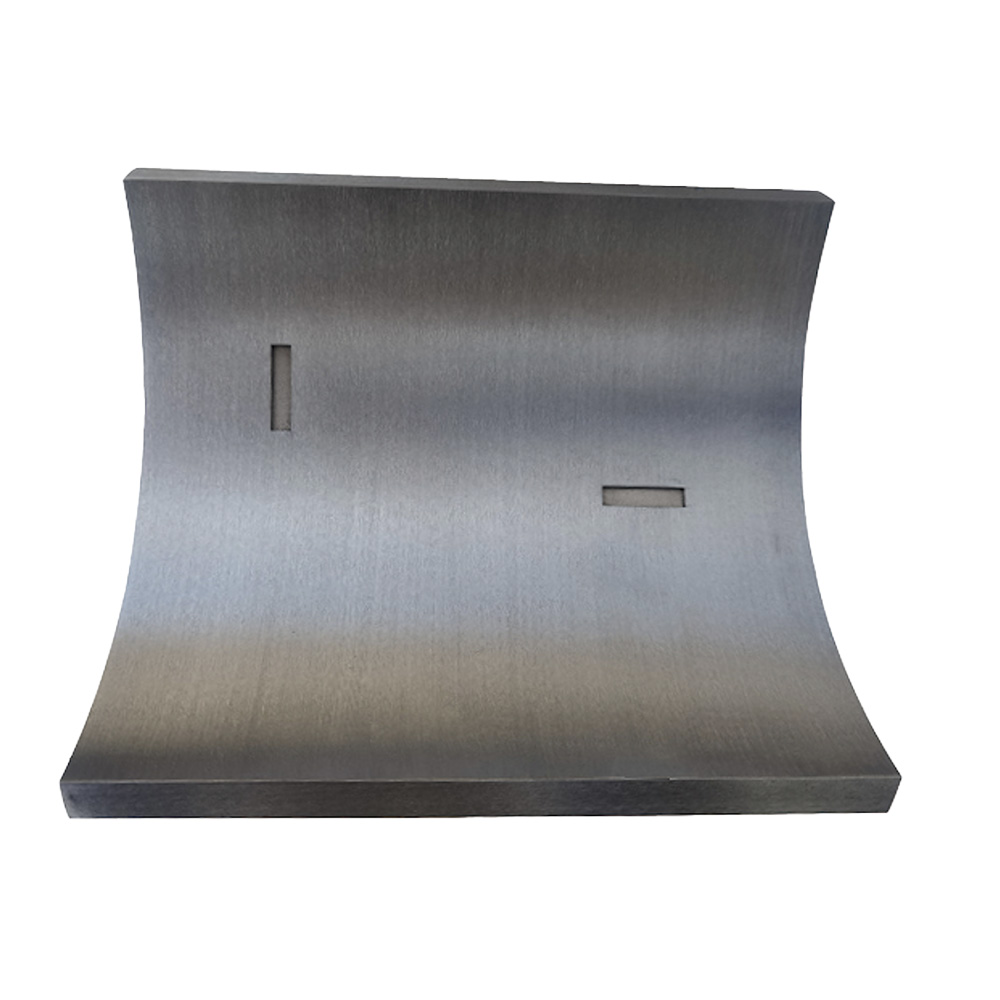

ASME -Kalibrierungsblock für Rohrleitungen - Ultraschallreferenzstandard für die Codescompliance
Ein ASME -Kalibrierungsblock für Rohrleitungen ist ein speziell entwickelter Ultraschallreferenzstandard, der verwendet wird UT -Geräte (Ultraschalltests) kalibrieren und validieren in Übereinstimmung mit ASME -Kessel- und Druckbehälter -Code, Abschnitt V.. Dieser Block wird besonders in verwendet Rohrschweißinspektionen, um sicherzustellen, dass Fehlerdetektoren genau eingestellt sind Dicke, Winkel, Auflösung, Empfindlichkeit, Und Entfernungskalibrierung.
NDTMachine liefert High-End-ASME-Kalibrierungsblock für Rohrleitungen . Kontaktieren Sie uns und erhalten Sie Ihre NDT -Vorräte zum erschwinglichen Preis.
Kalibrierungsblock für Rohrverkauf
ASME -Kalibrierungsblöcke werden aus hergestellt die gleiche Materialspezifikation und Geometrie Als die getesteten Rohrleitungen sind für die Gewährleistung von wesentlicher Bedeutung Code ComplianceAnwesend Wiederholbarkeit, Und Inspektionszuverlässigkeit in Branchen wie z. power generation, petrochemicals, oil & gas, Und Wasserbehandlung.
-
FehlerdetektorserieAnwesend ASME -Kalibrierungsblock für RohrleitungenAnwesend NDT -BlöckeAnwesend Ultraschall-FehlerdetektorAnwesend UT-BlöckeAnwesend UT -KalibrierungsblockASME -Kalibrierungsblock für Rohrleitungen
Design und Funktionen
| Besonderheit | Beschreibung |
|---|---|
| Rohrkrümmung | Der Block wird aus tatsächlichen Rohrleitungen geschnitten oder gekrümmt, um bestimmte Rohrdurchmesser zu entsprechen |
| Materialanpassung | Gleiches Material und Note wie das zu testende Gegenstand (z. B. ASTM A106, A333, A312) |
| Kerben/Fehler | Enthält bekannte Kerben oder Bohrlöcher, um Schweißfehler zu simulieren |
| Scher-/Längskalibrierung | Für Winkelstrahl und gerades Balkenkalibrierung entwickelt |
| Gravierte Identifizierung | Beinhaltet Wärmezahl, Materialspezifikation, Block -ID und Fehlerposition |
| Präzisionsbearbeitung | Alle Mängel und Oberflächen sind mit engen Toleranzen mit CNC-Maschinenmaschine bearbeitet |
| Rückführbare Zertifizierung | Beinhaltet Dimensionsbericht und Materialzertifikat, häufig mit NIST -Rückverfolgbarkeit |
Standardabmessungen und Konfigurationen
ASME -Kalibrierungsblöcke für Rohrleitungen können variieren, folgen jedoch in der Regel:
| Rohrgröße | Blocksegment | Durchmesser (von) | Wandstärke | Mängel |
|---|---|---|---|---|
| 4 "bis 24" | 1/4 oder 1/2 Abschnitt | Übereinstimmung mit Testrohr | Übereinstimmung mit Testrohr | EDM -Kerben oder SDHs |
Blöcke können als:
Vollständige Rohrsegmente
Viertelrohrsegmente
Schweißnahmemarkas
Benutzerdefinierte Geometrien
Fehler werden in wichtigen Schweißzonen (Wurzel, Zeh, Mitte) eingeführt, um zu simulieren Mangel an Fusion (LOF)Anwesend Mangel an Penetration (LOP), Und Risse.
Anwendungen von ASME -Rohrleitungskalibrierungsblöcken
1. Stromerzeugung
Kesselrohr
Hochdruckdampflinien
Turbineneinlassrohr
2. Oil & Gas
Onshore- und Offshore -Pipeline -Schweißnähte
Raffinerierohr
LNG -Pflanzenrohrleitungen
3. Petrochemische Industrie
Prozessrohr unter ASME B31.3 verarbeiten
Reaktorlinien
Korrosionsschleifensysteme
4. Wasserbehandlungsanlagen
Hochdruckwasserleitungen
Rostfreie Stahlrohrschweißungen
5. Nuklearindustrie
Kernkraftwerk Rohrleitungssysteme
ASME Abschnitt XI In-Service-Inspektionsblöcke
Standards und Codekonformität
ASME -Kalibrierungsblöcke werden so hergestellt, dass sie sich treffen:
ASME Abschnitt V, Artikel 4 - Ultraschalluntersuchung
ASME B31.1 und B31.3 - Kraft- und Prozessrohrleitungen
ASME Abschnitt IX - Schweißqualifikationen
ASME Section VIII Div. 1 & 2 - Druckbehälter
ASTM E164 / ASTM E127 / ASTM E317 - UT -Kalibrierungsanleitung
ISO 2400 / ISO 7963 - für internationale Äquivalenz
Anpassungsoptionen
| Option | Beschreibung |
|---|---|
| Rohrgröße/Wandstärke | Von 2 ”bis zu 48” oder mehr |
| Fehlertyp | EDM-Kerben, seitliche Löcher (SDH), flache Bodenlöcher (FBH) |
| Fehlerhafte Lage | Wurzel, Zehen, Kappe, Fusionsgesicht, ID/OD |
| Oberflächenbeschaffung | Bearbeitet oder geschweißt |
| Materialzertifizierung | Mtr eingeschlossen; Optionale NIST-abtragebare Zertifikate |
| Verkleidung/Overlay | Kann korrosionsresistente Overlays simulieren |
Vorteile der Verwendung eines ASME -Kalibrierungsblocks
| Nutzen | Beschreibung |
|---|---|
| Code Compliance | Erfüllt ASME und internationale Standards |
| Zuverlässige Kalibrierung | Genaue Fehlersimulation an bestimmten Stellen |
| Wiederholbarkeit | Stellt die Inspektionskonsistenz über Verschiebungen und Standorte sicher |
| Dokumentation | Kommt mit vollständigen dimensionalen und materiellen Zertifikaten |
| Auf Rohrleitungen zugeschnitten | Übereinstimmt die Krümmung und die akustische Reaktion von Testmaterial |
| Unterstützt die Qualifikation für Verfahren | Wesentlich für die Qualifikation für Verfahren und Bediener (PQR, WPS usw.) |
Wartungs- und Handhabungstipps
Reinigen Sie nach jedem Gebrauch Um den Aufbau von Kopplantaten zu verhindern
In trockenen, gepolsterten Behältern aufbewahren Um Korrosion und Aufprallschäden zu vermeiden
Jährlich neu kalibrieren oder neu zertifizieren, insbesondere in Umgebungen mit hohem Gebrauch
Vermeiden Sie das Schleifen oder Ändern Die Fehlerbereiche, da sie die Kalibrierung ungültig machen
Verwenden Sie die richtige Klemme oder Vorrichtungen Während der Inspektionen, um Bewegung zu verhindern
Häufig gestellte Fragen (FAQ)
1. Was ist ein ASME -Kalibrierungsblock?
Ein ASME -Kalibrierungsblock ist ein UT -Referenzstandard, der dem ASME -Code entspricht, der hauptsächlich für die Kalibrierung von Fehlendetektor bei Rohrleitungen und Druckbehälter verwendet wird.2. Mit welchen Materialien werden diese Blöcke hergestellt?
Blöcke bestehen aus derselben Materialspezifikation und -qualität wie das Rohr oder das Schiff inspiziert werden, wie A106 Gr B, A333 oder Edelstähle wie A312.3. Sind Kalibrierungsblöcke standardisiert?
Während die Geometrie und die Fehlerplatzierung ASME-Richtlinien folgen, ist jeder Block maßgeschneidert, um den Abmessungen und Materialien der zu testenden tatsächlichen Komponente zu entsprechen.4. Welche Arten von Männern sind enthalten?
Zu den häufigen Fehler sind EDM-Kerben, seitliche Löcher, Flachbodenlöcher und manchmal eingebettete Defekte wie LOF oder Risse.5. Wie sind diese Blöcke zertifiziert?
Jeder Block wird mit dimensionaler und materieller Zertifizierung geliefert, häufig einschließlich der NIST-erfolgreichen Kalibrierung für die Fehlergeometrie.6. Können ASME -Blöcke für die Winkelstrahlkalibrierung verwendet werden?
Ja, insbesondere für die Scherwellenwandlerkalibrierung, bei der die Krümmung des Blocks die reale Rohroberfläche simuliert.7. Wie oft sollten Blöcke neu zertifiziert werden?
Jährlich wird empfohlen oder von Ihrem NDT -Qualitätsprogramm diktiert.8. Bieten Sie einen internationalen Versand an?
Ja, unsere Kalibrierungsblöcke können weltweit mit Compliance -Dokumentation versendet werden.9. Kannst du mir helfen, den richtigen Block auszuwählen?
Absolut! Unsere NDT -Ingenieure können den idealen Block basierend auf Ihren Rohrspezifikationen, Inspektionscode, Fehleranforderungen und Budget empfehlen.10. Sind diese Blöcke für das Bedienertraining geeignet?
Ja, viele Trainingszentren verwenden multi-defekte ASME-Blöcke, um die Erkennung von Fehlern zu simulieren.Warum sich globale Kunden für uns entscheiden?
Bei NDTMachineWir sind bestrebt, qualitativ hochwertige Dickenmessgeräte bereitzustellen, die den Anforderungen der heutigen Branchen entsprechen. Unsere Produkte konzentrieren sich mit Schwerpunkt auf Genauigkeit, Haltbarkeit und Benutzerfreundlichkeit, um sicherzustellen, dass Sie ihnen für kritische Messungen vertrauen können. Mit jahrelanger Erfahrung in der Herstellung von NDT -Geräten haben wir uns einen Ruf für Exzellenz und Innovation aufgebaut.
