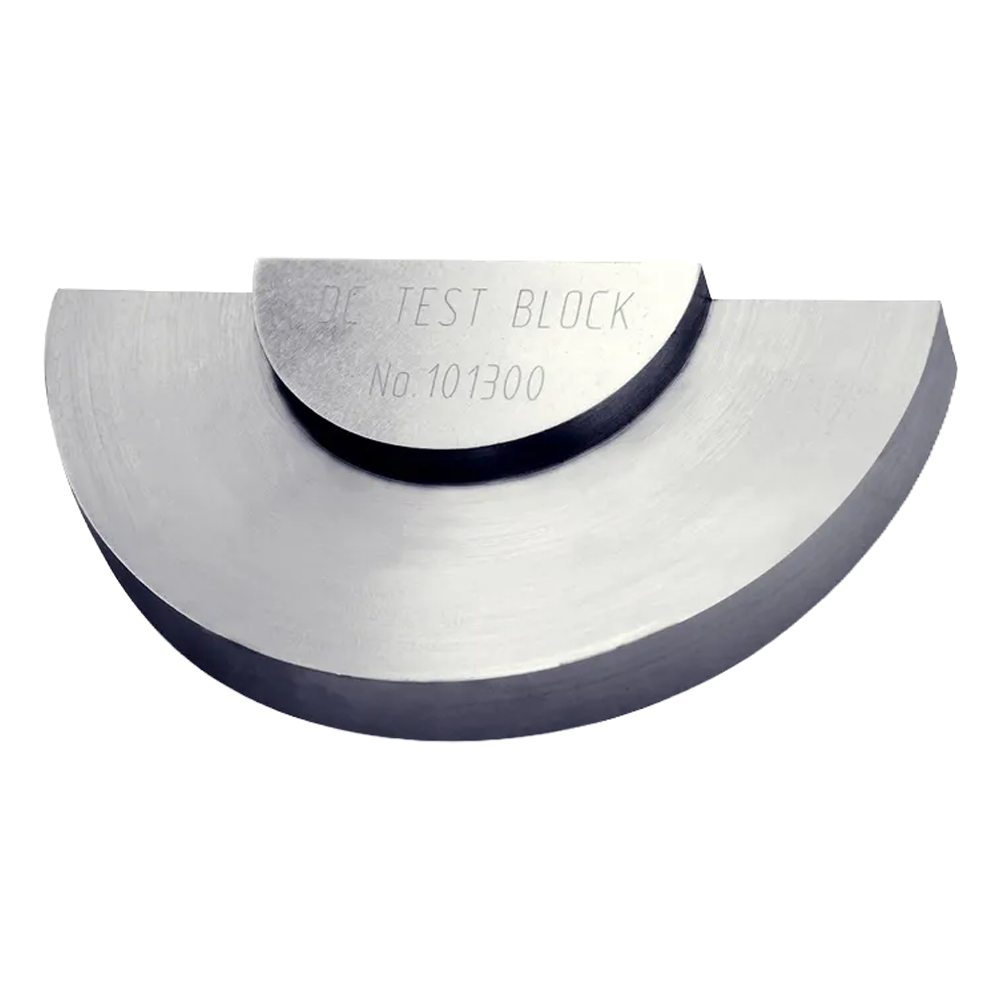

A DC -Testblock ist ein präzisionsmotoriger Referenzstandard, der häufig verwendet wird in zerstörungsfreie Prüfung (NDT), besonders in Magnetpartikel -Test (MT) Und Wirbelstromtests (ET) Anwendungen. Dieser spezialisierte Block ist so konzipiert, dass eine kontrollierte Umgebung für bereitgestellt wird NDT -Geräte kalibrieren, verifizieren und standardisieren, um genaue und wiederholbare Inspektionsergebnisse sicherzustellen.
Ndtmachine liefert High-End-Gleichstrom-Testblock. Kontaktieren Sie uns und erhalten Sie Ihre NDT -Vorräte zum erschwinglichen Preis.
DC -Testblockverkauf
The name "DC" typically refers to the Gleichstrom -Magnetpartikelprüfung Methode, bei der ein Testblock unter Verwendung eines Gleichstroms magnetisiert wird, um klare, scharfe Hinweise auf Fehler oder künstliche Defekte zu erzeugen. Mit dem Block können Inspektoren überprüfen AusrüstungsleistungAnwesend Magnetisierungsstrompegel, Und Defekt Erkennungsfähigkeit Vor dem Testen der tatsächlichen Komponenten.
-
FehlerdetektorserieAnwesend DC -TestblockAnwesend NDT -BlöckeAnwesend Ultraschall-FehlerdetektorAnwesend UT-BlöckeAnwesend UT -KalibrierungsblockDC -Testblock
Zweck eines DC -Testblocks
Zu den Hauptfunktionen eines DC -Testblocks gehören:
Kalibrierung von NDT -Geräten - Überprüfen Sie, ob das Testsystem für Empfindlichkeit und Genauigkeit ordnungsgemäß eingestellt ist.
Operator Training - Bereitstellung einer sicheren und konsistenten Plattform für das Unterrichten von NDT -Technikern, wie man Fehlersignale interpretiert.
Überprüfung der Erkennungsempfindlichkeit - Sicherstellen, dass das System Risse, Gruben und andere künstliche Mängel erkennen kann.
Einhaltung von Standards – Meeting quality control requirements in industries such as aerospace, railway, oil & gas, and manufacturing.
Routineleistungprüfungen - Ermöglichen Sie schnelle tägliche Überprüfungen, um eine konsistente Testqualität aufrechtzuerhalten.

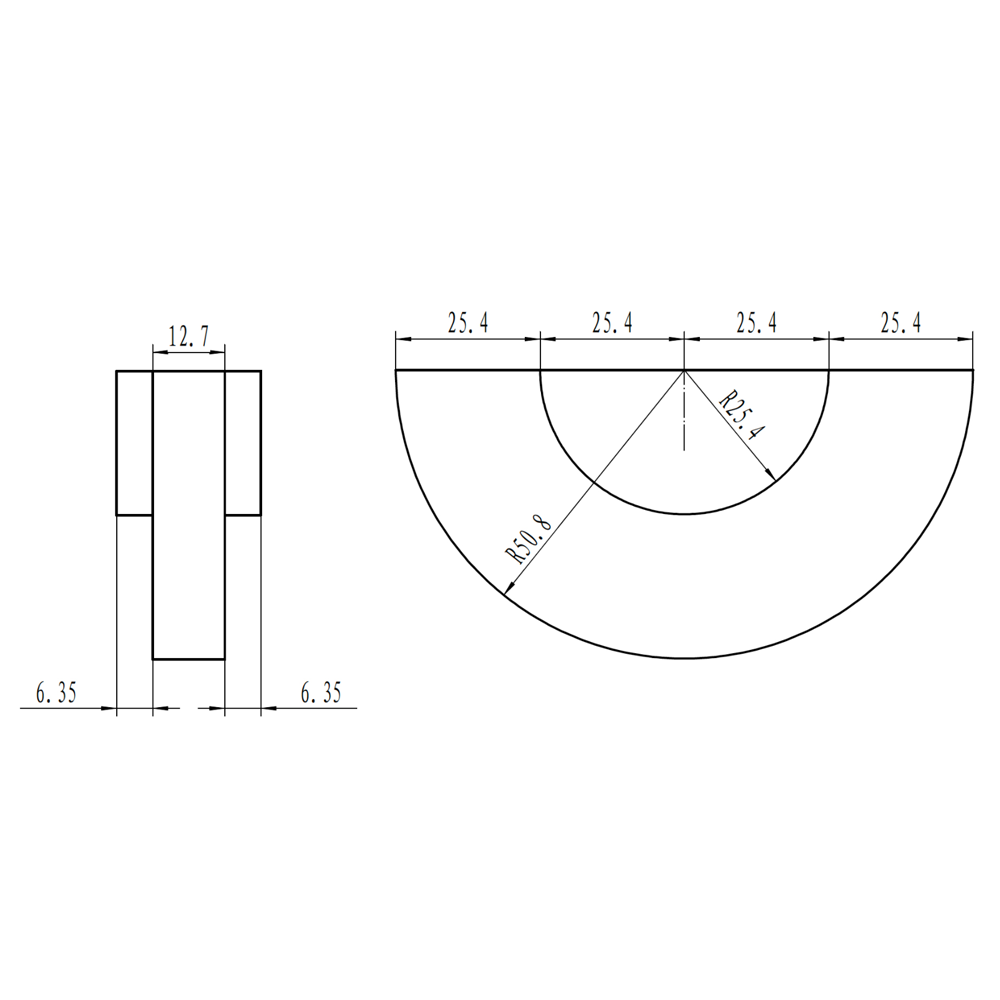

Design und Konstruktion
Ein DC -Testblock wird mit hergestellt mit Hochwertiges ferromagnetisches Material, normalerweise mit kohlenstoffarmen Stahl, um die magnetischen Eigenschaften realer Testkomponenten zu replizieren. Zu den wichtigsten Funktionen gehören:
Künstliche Defekte - Bearbeitete Slots, gebohrte Löcher oder Ermüdungsrisse von bekannter Größe und Tiefe.
Flache und gleichmäßige Oberfläche - sorgt sogar der Magnetfeldverteilung und einer genauen Fehlererkennung.
Dimensionsgenauigkeit - Entwickelt, um relevante Standards wie ASTM E1444/E1444M oder ISO 9934 zu erfüllen.
Korrosionsbeständigkeit - Oft beschichtet oder behandelt, um Rosten während der Lagerung zu verhindern.
Standardisierte Geometrie - Ermöglicht Reproduzierbarkeit und Vergleich über verschiedene Geräte und Betreiber.
Arbeitsprinzip
In Gleichstrom -Magnetpartikel -Tests (DCMT):
Der Block wird in das vom MT -Gerät erzeugte Magnetfeld platziert.
Gleichstrom wird angewendet, um den Block zu magnetisieren.
Bei künstlichen Defekten erfolgt eine magnetische Flussauflage.
Magnetpartikel werden angelegt und an den Defektstellen ansammeln.
Der Techniker bestätigt visuell, ob Indikationen den bekannten Mängel übereinstimmen.
In WirbelstromprüfungEin DC -Testblock kann zur Instrumentenkalibrierung verwendet werden, indem Leitfähigkeitsvariationen simulieren und bekannte Diskontinuitäten für die Sondenüberprüfung eingeführt werden.
Technische Spezifikationen
Während die Spezifikationen je nach Hersteller und Anwendung variieren, kann ein typischer DC -Testblock enthalten sein:
| Parameter | Spezifikation |
|---|---|
| Material | Kohlenstoffstahl (z. B. 1018 oder gleichwertig) |
| Maße | 150 × 100 × 12 mm (variiert) |
| Künstliche Defekte | Kerben, Bohrlöcher, EDM -Slots |
| Magnetische Permeabilität | ≥ 500 |
| Oberflächenbeschaffung | 0.8 μm ra oder besser |
| Beschichtung | Antikorrosionsöl oder Plattierung |
| Standards Compliance | ASTM E1444, ISO 9934 |
Anwendungen von DC -Testblöcken
Risserkennung
Wird verwendet, um sicherzustellen, dass MT-Geräte sowohl Oberflächen- als auch Oberflächenrisse deutlich erkennen können.
Gerätekalibrierung
Hilft bei der Einstellung der Magnetisierungsstrom, der Partikelkonzentration und der Beleuchtung für optimale Ergebnisse.
Qualitätskontrolle in der Produktion
Gewährleistet die Inspektionskonsistenz in der Herstellung von Pipelines, insbesondere in Luft- und Raumfahrt- und Automobilkomponenten.
Bedienerqualifikation
Hilft bei der Ausbildung und Zertifizierung von NDT -Inspektoren zur korrekten Interpretation von Magnetpartikeln.
Tägliche Systemleistungsprüfung
Bevor Sie echte Teile inspizieren, können Techniker eine schnelle Überprüfung mit dem DC -Testblock durchführen.
Branchen mit DC -Testblöcken
Luft- und Raumfahrt - Flugzeugkomponenten, Fahrwerk, Motorteile.
Automobil - Kurbelwellen, Achsen, Zahnräder.
Oil & Gas - Pipeline -Schweißnähte, Bohrkragen, Stahlstahl.
Eisenbahn - Achsen, Räder, Schweißverbindungen.
Herstellung - Druckbehälter, Casting, Schmiedelemente.
Standards und Konformität
DC -Testblöcke sind nach internationalen Standards ausgelegt, wie z. B.:
ASTM E1444/E1444M - Standardpraxis für Magnetpartikel -Tests.
ISO 9934 -Nicht-zerstörerische Tests-Magnetpartikel-Tests.
ASME-Kessel- und Druckbehältercode - Abschnitt V NDT -Anforderungen.
Wartung und Lagerung
So verlängern Sie die Lebensdauer eines DC -Testblocks:
In einer trockenen, temperaturgesteuerten Umgebung aufbewahren.
Nach jeder Verwendung Schutzöl auftragen.
Vermeiden Sie es, den Block fallen zu lassen oder zu schlagen, um Schäden zu vermeiden.
Reinigen Sie die Magnetpartikel nach der Inspektion gründlich.
Vorteile einer DC -Testblock
Konsistente Kalibrierung - Wiederholbare Überprüfung über mehrere Testsitzungen hinweg.
Reduzierte Inspektionsfehler - Frühe Erkennung von Instrumentendrift oder Fehlfunktion.
Einhaltung der Vorschriften - Erfüllt Protokolle zur Qualitätssicherung.
Trainingseffizienz - sichere und kontrollierte Umgebung für die Entwicklung von Fähigkeiten.
Vielseitigkeit - Kann sowohl in DC -Magnetpartikel -Tests als auch in bestimmten Wirbelstromanwendungen verwendet werden.
Häufig gestellte Fragen (FAQ)
1. Was ist ein DC -Testblock?
Ein DC-Testblock ist ein spezialisiertes Kalibrierungs- und Überprüfungswerkzeug, das für nicht zerstörerte Tests (NDT) verwendet wird, um Defekte zu simulieren, die Ausrüstungsleistung zu validieren und genaue Messwerte während der DC-Inspektionstechniken (DC) zu gewährleisten. Es hilft Technikern zu bestätigen, dass Instrumente und Sonden vor, während und nach der Inspektionsarbeit richtig funktionieren.
2. Wofür werden DC -Testblöcke verwendet?
DC-Testblöcke werden üblicherweise zur Kalibrierung und Überprüfung von MT-Geräten (Magnetic Particle Testing), elektrischen Kontakttestgeräten und anderen DC-basierten Inspektionsinstrumenten verwendet. Sie werden häufig verwendet, um bestimmte Fehlerbedingungen kontrolliert und wiederholbar zu simulieren.
3. Aus welchen Materialien stammen DC -Testblöcke?
Die meisten DC-Testblöcke werden aus ferromagnetischen Materialien wie Kohlenstoffstahl hergestellt, um reale Inspektionsbedingungen zu replizieren. Die Auswahl des Materials gewährleistet die Kompatibilität mit den elektromagnetischen Eigenschaften, die bei DC -Magnetpartikeltests verwendet werden.
4. Können DC-Testblöcke sowohl Oberflächen- als auch Untergrundmangel erkennen?
Ja, abhängig vom Design des Blocks können DC-Testblöcke künstliche Mängel umfassen, die sowohl Oberflächenrisse als auch Unterflächendefekte simulieren, sodass Inspektoren die Empfindlichkeit eines Instruments für verschiedene Arten von Diskontinuitäten bewerten können.
5. Wie sollten DC -Testblöcke gespeichert und gewartet werden?
DC -Testblöcke sollten in einer sauberen, trockenen Umgebung gespeichert werden, um Korrosion zu vermeiden. Sie sollten regelmäßig nach dem Gebrauch gereinigt werden, um Inspektionsreste zu entfernen, und Schutzbeschichtungen können angewendet werden, um ihre Lebensdauer zu verlängern.
6. Sind DC -Testblöcke standardisiert?
Ja, viele DC -Testblöcke folgen bestimmten NDT -Branchenstandards wie ASTM-, ISO- oder ASME -Spezifikationen. Die Einhaltung dieser Standards sorgt für konsistente und zuverlässige Kalibrierungsergebnisse in verschiedenen Testeinrichtungen.
7. Was ist der Unterschied zwischen AC- und DC -Testblöcken?
Der Hauptunterschied liegt in der Art des Stroms, der im zugehörigen Inspektionsprozess verwendet wird. DC-Testblöcke sind für Gleichstromtests optimiert, was eine bessere Durchdringung für die Erkennung von Fehlern unter der Oberfläche bietet, während AC-Testblöcke besser für die Oberflächenfehlerinspektion geeignet sind.
8. Können DC -Testblöcke angepasst werden?
Yes, manufacturers can produce DC Test Blocks with specific dimensions, flaw configurations, and material types to meet unique inspection requirements for industries such as aerospace, oil & gas, power generation, and manufacturing.
