Wirbelstrom -Testblock - Präzisionskalibrierungsstandard für ECT -Inspektionen
Wirbelstrahlungstestblöcke sind wesentliche Referenzstandards, die bei der Kalibrierung und Validierung von EDDY Current Testing (ECT) -Gericht verwendet werden. Diese Blöcke helfen NDT -Fachleuten, die Genauigkeit, Sensibilität und Wiederholbarkeit von Wirbelströmungsinspektionen sicherzustellen. Ob zum Nachweis von Rissen, zur Überprüfung der Leitfähigkeit oder zur Bewertung der Beschichtungsdicke, diese Kalibrierungsblöcke sind unverzichtbare Werkzeuge in modernen, nicht zerstörerischen Test-Workflows.
Ndtmachine liefert High-End-Wirbelstrom-Testblock. Kontaktieren Sie uns und erhalten Sie Ihre NDT -Vorräte zum erschwinglichen Preis.
Eddy Current Testing Blockverkauf
Wirbelstromtests werden in Sektoren wie häufig verwendet Luft- und RaumfahrtAnwesend AutomobilAnwesend nuklearAnwesend Eisenbahn, Und Metallbearbeitung, wo Sicherheit und Präzision von größter Bedeutung sind. Durch die Verwendung standardisierter Referenzblöcke können Techniker zuverlässige Inspektionen durchführen und gleichzeitig internationale Teststandards wie ASTM, ASME, ISO und MIL-Spec einhalten.
Arten von Wirbelstrom -Testblöcken
| Blocktyp | Beschreibung | Gemeinsame Verwendung |
|---|---|---|

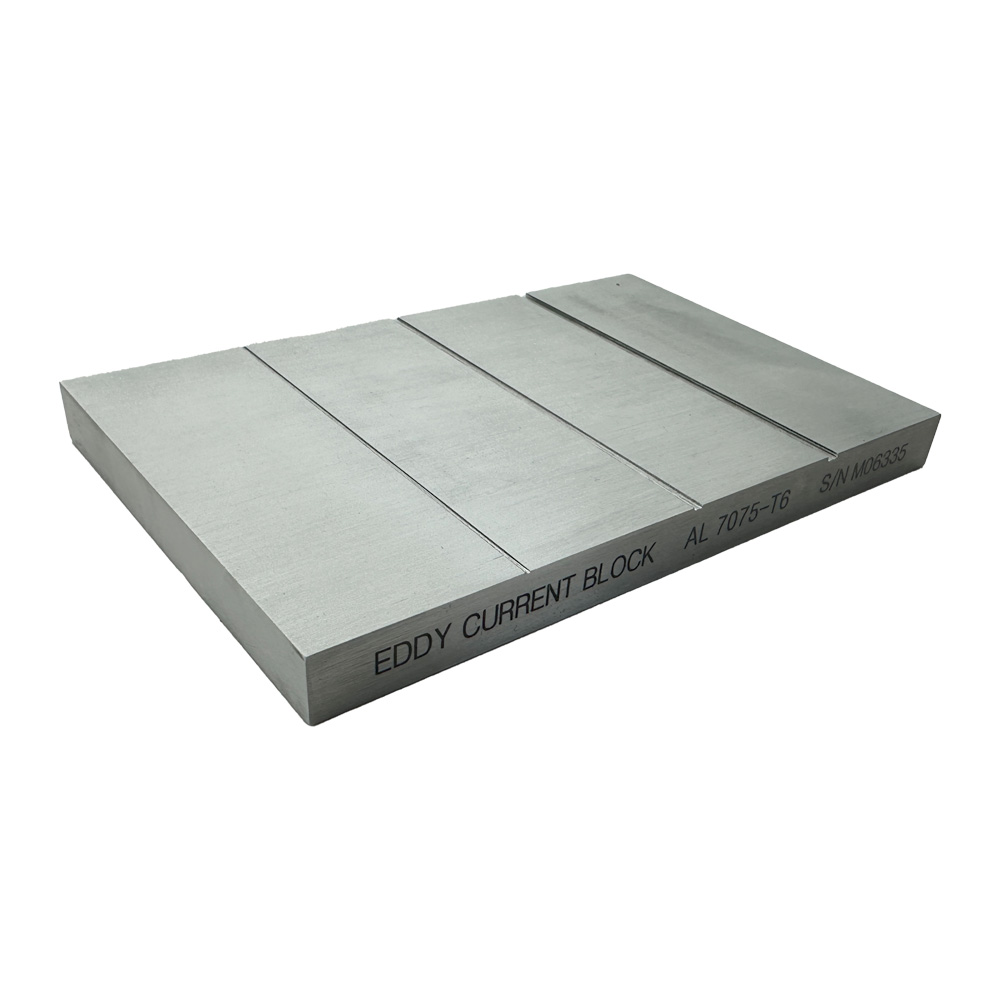

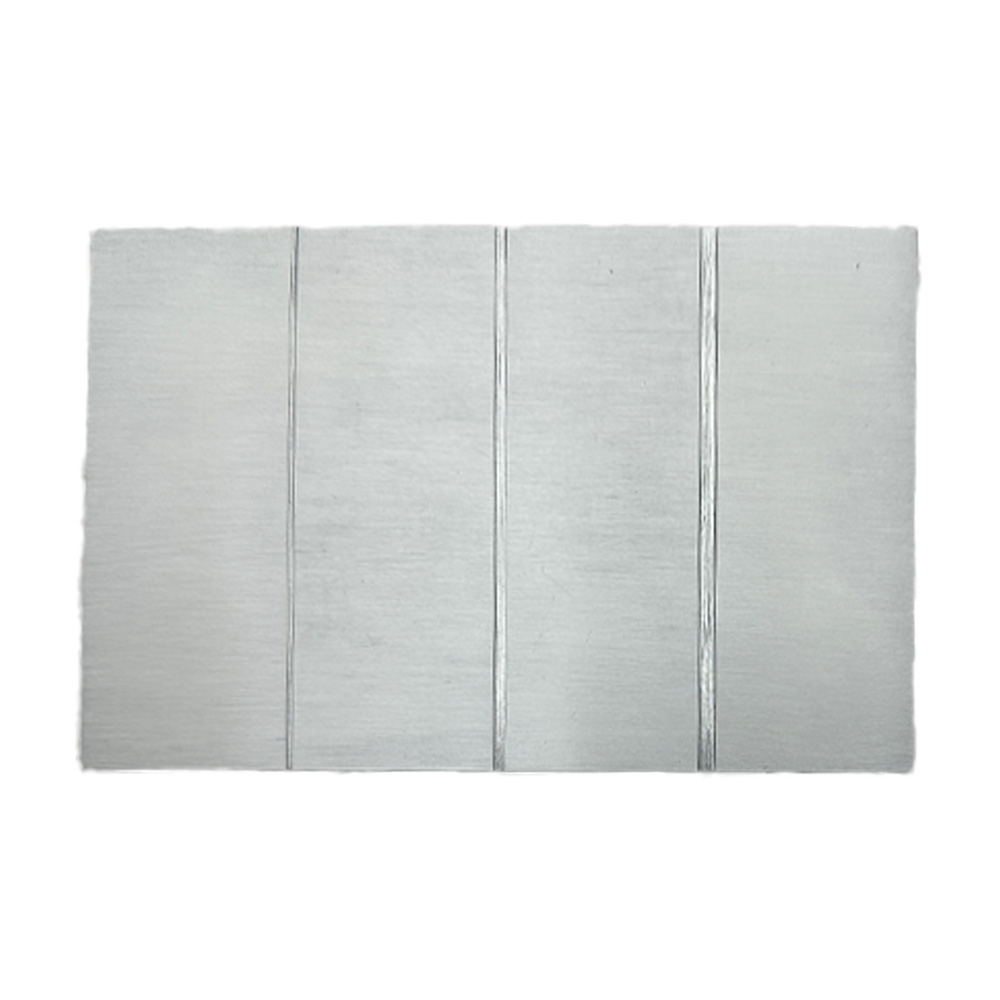

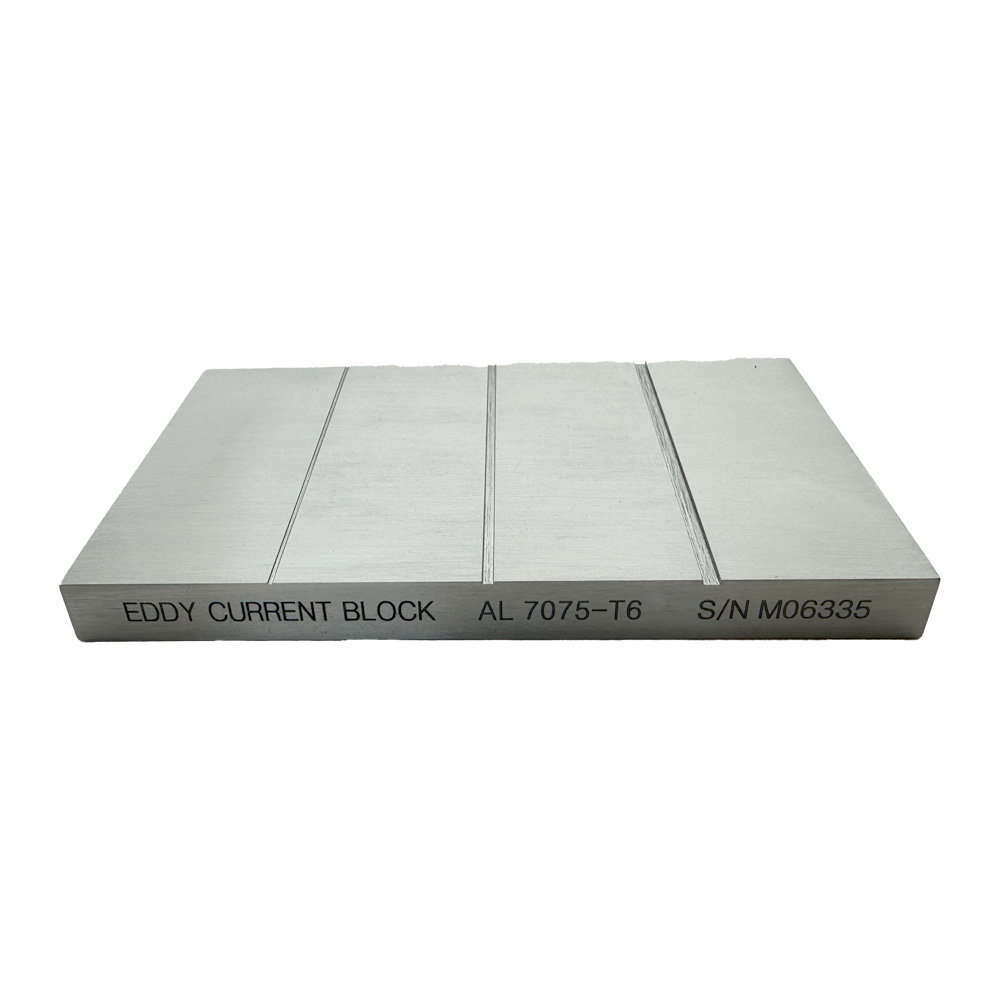

| Kerbenblöcke | Enthält künstliche Kerben bekannter Tiefe und Orientierung | Empfindlichkeitskalibrierung, fehlerhafte Größe |
| Leitfähigkeitsblöcke | Bestehend aus Materialien mit unterschiedlichen Leitfähigkeiten (z. B. 15%, 30%, 60%IACs) | Materialsortierung, Sondenantwort |
| Rohrkalibrierungsblöcke | Entwickelt für die Überprüfung des Wärmetauschers oder Kesselrohre | Rohrinspektion und Fehlererkennung |
| Laminierte Blöcke | Aus geschichteten Materialien hergestellt, um mehrschichtige Inspektionen zu simulieren | Luft- und Raumfahrtrumpf oder Hauttests |
| Oberflächenfehlerblöcke | Oberflächenbrechende Risse, Gruben und Slots | Training für Oberflächenrisse Erkennung |
| Standards-konforme Blöcke | Gebaut pro ASTM E2491, Mil-std-1537 usw. | Qualifikation und Zertifizierung |
Anwendungen von Wirbelstrom -Testblöcken
Risserkennung auf Oberflächen und Unterflächen
Wirbelstromtestblöcke werden häufig verwendet, um reale Fehler wie Ermüdungsrisse oder stressinduzierte Fissuren zu simulieren. Diese Blöcke helfen den Operatoren, Geräte zu kalibrieren, um Risse auf der materiellen Oberfläche oder direkt darunter zu erkennen. Dies ist besonders entscheidend für die Luft- und Raumfahrt, die Eisenbahnen und die Stromerzeugung, bei denen die frühe Risserkennung Sicherheit gewährleistet und katastrophale Fehler verhindert.
Materialsortierung durch elektrische Leitfähigkeit
Verschiedene Metalle und Legierungen weisen unterschiedliche Leitfähigkeitswerte auf. Wirbelstrom -Testblöcke mit bekannten Leitfähigkeitsniveaus werden verwendet, um Instrumente zur Identifizierung und Sortierung von Materialien zu kalibrieren, z. Dies gewährleistet die materielle Integrität und die korrekte Auswahl der Produktions- oder Recyclingprozesse.
Schichtdickenmessung
Wirbelstrommethoden können die nicht leitende Beschichtungsdicke über leitende Substrate (z. B. Farbe auf Aluminium) messen. Kalibrierungsblöcke mit bekannten Dickenstandards sind wichtig, um die Genauigkeit des Instruments zu überprüfen und sicherzustellen, dass Beschichtungen die Spezifikationen für Korrosionsbeständigkeit, Ästhetik oder Funktionalität erfüllen.
Schweißnahtprüfung
Wirbelstromtestblöcke enthalten häufig simulierte Schweißnähte oder Kerben, um Schweißfehlern nachzuahmen. Diese werden verwendet, um die Fähigkeit eines Wirbelstromsystems zu bewerten, um Schweißanomalien wie mangelnde Fusion, Porosität oder Risse zu identifizieren. Es ist besonders nützlich in Branchen wie Pipelines, Kessel und strukturellen Stahlherstellung, in denen die Schweißintegrität von entscheidender Bedeutung ist.
Wärmetauscherrohrinspektion
In Branchen wie Petrochemie- und Kernkraft replizieren Wirbelstromblöcke in Wärmetauschern die Rohrstrukturen. Diese Blöcke helfen bei der Kalibrierung von Spulen-, Dreh- oder Array -Wirbelstrom -Sonden zum Erkennen von Ausdünnung, Lochfraß oder Rissen in Rohrwänden, wodurch eine effiziente Wärmeübertragung und Verhinderung von Lecks oder Zusammenbrüche verhindern.
Leitfähigkeitstests für Aluminiumlegierungen
Da Aluminiumlegierungen je nach Wärmebehandlung und Zusammensetzung in der Leitfähigkeit variieren, werden Wirbelstrom -Testblöcke mit zertifizierten Leitfähigkeitswerten verwendet, um Instrumente zu überprüfen. Dies unterstützt die Qualitätssicherung in der Luft- und Raumfahrt und in der Automobilherstellung, bei denen die ordnungsgemäße Legierungsspezifikation die strukturelle Leistung beeinflusst.
Technische Spezifikationen
Hier ist eine Beispielspezifikation für einen häufig verwendeten Wirbelstromreferenzblock:
| Parameter | Spezifikation |
|---|---|
| Material | Aluminium 2024-T3 |
| Kerbengrößen | 0.5 mm, 1,0 mm, 1,5 mm Tiefe |
| Leitfähigkeitsbereich | 15% - 60% IACs |
| Maße | 100 mm x 50 mm x 10 mm |
| Oberflächenbeschaffung | Gemahlen und poliert |
| Standards | ASTM E2491, EN 1711, MIL-STD-1537 |
| Optionale Funktionen | Benutzerdefinierte Notch -Konfigurationen, Seriennummer -Gravur |
Vorteile der Verwendung von Wirbelstromtestblöcken
✅ Konsistente Kalibrierung - Standardisierte Defekte gewährleisten eine zuverlässige Instrumentenaufstellung.
✅ Qualitätskontrolle - bestätigt, dass das Testsystem korrekt funktioniert.
✅ Operator Training -Ermöglicht ein realistisches praktisches Training für neue NDT-Inspektoren.
✅ Einhaltung - Erfüllt die Anforderungen von ISO-, ASTM-, ASME- und NADCAP -Audits.
✅ Anpassbarkeit - Erhältlich in verschiedenen Legierungen und Fehlerkonfigurationen.
Branchenstandards und Compliance
Wirbelstrahlungstestblöcke werden typischerweise gemäß einem oder mehreren der folgenden internationalen Standards hergestellt:
ASTM E2491 - Leitfaden für die Bewertung der Leistungsmerkmale von Wirbelstrahlungsinstrumenten und -systemen
ASTM E1004 - Methode zur Bestimmung der elektrischen Leitfähigkeit mit dem Wirbelstrom
ISO 15548 - NDT -Geräte - Eddy Current Instrumente
Mil-std-1537 - Militärischer Standard für Wirbelstrahlungsprüfungen von Luft- und Raumfahrtkomponenten
NADCAP -Anforderungen - Luft- und Raumfahrtqualitätsprüfungen und Systemvalidierung
Gemeinsame Materialien verwendete Materialien
| Material | IACS % | Anwendung |
|---|---|---|
| Aluminium 2024 | ~ 30% | Luft- und Raumfahrt, Allgemeines Ect |
| Kupfer | 100% | Hochleiter-Benchmark |
| Titan | ~ 1%–3% | Aero-strukturelle Inspektionen |
| Edelstahl 304 | ~ 2% | Korrosionserkennung, Schweißnähte |
| Messing | ~ 28% | Leitfähigkeitssortierung |
| Inconel | ~ 5% | Stromerzeugungsinspektionen |
Anpassungsoptionen
Hersteller bieten häufig die folgenden Anpassungsmerkmale an:
✔️ Fehlergeometrie (Notch-Tiefe, EDM-Slots, Durchlöcher)
✔️ Materialtyp und Leitfähigkeitsbereich
✔️ Gravierte Kennzeichnung (Teilenummer, Serien, Datum)
✔️ Oberflächenbehandlung (Anodisierung, Polieren)
✔️ Dimensionale Toleranzen basierend auf der Anwendung
✔️ Magnetische oder nichtmagnetische Optionen
Auswahl des rechten Eddy Current Blocks
Betrachten Sie bei der Auswahl eines geeigneten ECT -Kalibrierungsblocks Folgendes:
Materialtyp - sollte dem Material des inspizierten Teils übereinstimmen.
Leitfähigkeit - Übereinstimmung mit dem IACS -Wert bis zur erwarteten Inspektionsumgebung.
Fehlertyp und Größe - Wählen Sie künstliche Fehler, die für tatsächliche Schäden repräsentativ sind.
Maße - Muss den Unterdruck und den Abdeckungsbereich für Sonden unterbringen.
Compliance -Anforderungen - Überprüfen Sie, ob der Block nach ASTM-, ISO- oder MIL -Standards zertifiziert ist.
Instrumentenkompatibilität -Stellen Sie die Kompatibilität mit einzelnen oder mehrfrequenten Sonden sicher.
Häufig gestellte Fragen (FAQ)
1. Was ist der Zweck eines Wirbelstrom -Testblocks?
Ein ECT -Block wird verwendet, um Wirbelstrom -Testinstrumente zu kalibrieren und zu validieren und sicherzustellen, dass sie Fehler genau erkennen.
2. Kann ich für meinen spezifischen Teil einen benutzerdefinierten Kalibrierungsblock erhalten?
Ja, viele Hersteller bieten benutzerdefinierte Blöcke an, die auf Ihr Material, Ihren Fehler und die Branchenstandards zugeschnitten sind.
3. Sind diese Blöcke auf NIST oder ähnliche Standards zurückzuführen?
Ja, hochwertige Blöcke werden oft mit geliefert Rückführbare Zertifikate zu nationalen oder internationalen Messstandards.
4. Wie oft sollte ich den Block neu kalibrieren oder neu zertifizieren?
Es hängt von Nutzung und Umwelt ab. Für kritische Inspektionen wird häufig eine Neukalibrierung empfohlen jährlich oder halbjährlich.
5. Verfallen Eddy -Stromblöcke oder tragen sich ab?
Obwohl sie kein spezifisches Ablaufdatum haben, können sie aufgrund mechanischer Beschädigungen oder Korrosionen abnutzen, wodurch ersetzt werden müssen.
6. Was sind IACs in Leitfähigkeitsblöcken?
IACS steht für den International Tempern Copper Standard. Es ist ein prozentuales Maß für die elektrische Leitfähigkeit eines Materials relativ zu reinem Kupfer (100%).
7. Gibt es tragbare Optionen für die Feldnutzung?
Ja, kompakte und robuste Kalibrierungsblöcke stehen für Feld- oder Vor-Ort-Inspektionen zur Verfügung.
8. Funktionieren ECT -Blöcke mit allen Marken von Eddy Current -Geräten?
Die meisten Blöcke sind allgemein kompatibelÜberprüfen Sie aber immer die Spezifikationen, um die Sonden- und Frequenzausrichtung sicherzustellen.
