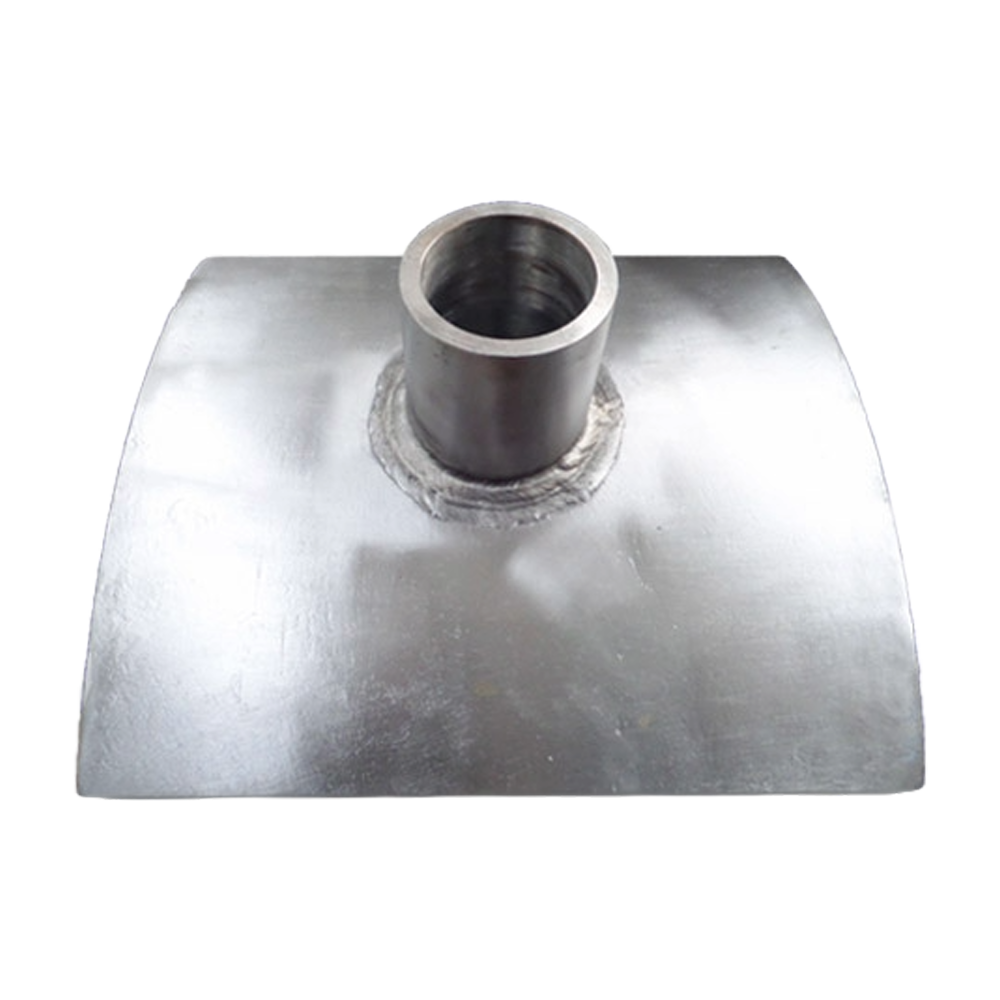

Tubular Weld Joint Flawed Specimen – Precision Reference Standard for NDT Training & Calibration
A Röhrenschweißungsgelenk fehlerhafte Exemplar ist eine speziell hergestellte Probe, die zum Simulieren realer Defekte in röhrengeschweißten Strukturen entwickelt wurde und die Praktiker (nicht zerstörerische Tests) ermöglichen, um Inspektionstechniken zu kalibrieren, zu trainieren und zu validieren. Diese Exemplare sind in Branchen von entscheidender Bedeutung, in denen die Integrität von röhrenförmigen Schweißnähten - wie Pipelines, Offshore -Strukturen und Druckbehälter - für Sicherheit und Leistung von entscheidender Bedeutung ist.
Ndtmaachine liefert High-End-Tubularschweißverbindungs-Fehlerproben. Kontaktieren Sie uns und erhalten Sie Ihre NDT -Vorräte zum erschwinglichen Preis.
Tubuläre Schweißverbindungsverkäufe fehlerhafte Verkäufe von Exemplaren
Jede fehlerhafte Exemplar, die zu genauen Spezifikationen hergestellt wurden, enthält technische Mängel bekannter Größe, Position und Typ, die unter kontrollierten Bedingungen wiederholbare und zuverlässige Tests ermöglichen.
Was ist ein fehlerhaftes Exemplar eines röhrenförmigen Schweißgelenks?
A fehlerhaftes Exemplar In NDT ist ein Stück Material, das absichtlich in bekannte Defekte eingebettet ist - wie Risse, Mangel an Fusion, Porosität, Unterschnitten oder unvollständiges Eindringen -, können Inspektoren so praktizieren, sie zu erkennen und zu dimensionieren.
Der Röhrenschweißverbindungsvariante Konzentriert sich auf Schweißnähte in Rohren und zylindrischen Strukturen. Da tubuläre Schweißnähte häufig hohen Druck, zyklische Belastungen und Umweltbelastung ausgesetzt sind, sind Schulungsinspektoren, um subtile Mängel zu erkennen, von wesentlicher Bedeutung, um kostspielige oder katastrophale Ausfälle zu verhindern.
Diese Exemplare replizieren Buttschweißungen, Filetschweißungen und Verzweigungsverbindungen In Pipelines, Kessel und strukturellen Stützen gefunden.
Anwendungen der fehlerhaften Exemplar von Rohrschweißverbindungen
Inspektorausbildung
Wird in NDT-Schulungskursen verwendet, um praktische Praxis bei der Fehlererkennung zu bieten Ultraschalluntersuchung (Ut), Röntgenprüfung (RT), Magnetpulverprüfung (MT), Flüssigkeit Durchdringungsprüfung (Pt) und Wirbelstromprüfung (ET).
Verfahrensqualifikation
Hilft bei der Entwicklung und Validierung von NDT -Verfahren vor der Feldanwendung.
Gerätekalibrierung
Ermöglicht die Kalibrierung von Fehler in Instrumenten, um eine genaue Größe und Positionierung sicherzustellen.
Zertifizierungstests
Wird bei Personal -Qualifikationsprüfungen verwendet, um die Kompetenz von NDT -Inspektoren zu überprüfen.
Forschung und Entwicklung
Unterstützt die Entwicklung neuer NDT -Methoden für komplexe Schweißgeometrien.
Schlüsselmerkmale
Realistische Schweißgeometrie - Replikiert gemeinsame industrielle Röhrengelenkkonfigurationen, einschließlich Umfangs- und Längsschweißungen.
Technische Mängel - präzise hergestellte Mängel wie mangelnde Fusion, Schlackeneinschluss, Porosität und Risse mit dokumentierten Abmessungen.
Mehrere Fehlertypen und Tiefen - Ermöglicht das Training in der Erkennung von flachen und tiefen Fehler.
Langlebige Konstruktion - Hergestellt aus Kohlenstoffstahl, Edelstahl oder anderen angegebenen Legierungen, die wiederholten Gebrauch standhalten.
Einhaltung internationaler Standards - Entworfen nach ASME-, API-, AWS- oder ISO -NDT -Schulungsanforderungen.
Typische Fehlertypen in röhrenförmigen Schweißproben
| Fehlertyp | Beschreibung |
|---|---|
| Mangel an Fusion | Schlechte Bindung zwischen Schweißmetall und Basismaterial oder zwischen Schweißgängen. |
| Porosität | Im Schweißmetall eingeschlossene Gasentaschen und verringern die Festigkeit. |
| Schlackeeinbeziehung | Nichtmetallische Partikel, die in der Schweißnaht gefangen sind. |
| Unvollständiges Eindringen | Das Schweißmetall erstreckt sich nicht durch die volle Dicke des Gelenks. |
| Unterbieten | Rille schmolz in das Basismetall neben dem Schweißzeh. |
| Müdigkeitsriss | Riss durch zyklische Belastung initiiert, beginnend mit Spannungskonzentrationspunkten. |
| Quer-/Längsschnitt | Risse orientierte senkrecht oder parallel zur Schweißachse, oft aus Kühlspannungen. |
Vorteile der Verwendung eines fehlerhaften Exemplars der röhrenförmigen Schweißverbindung
Konsistente, wiederholbare Ergebnisse - Bekannte fehlerhafte Größen und Positionen ermöglichen das Benchmarking der Leistung.
Sichere, kontrollierte Umgebung - Ermöglicht das Lernen, ohne Auszubildende lebendiger Vermögenswerte auszusetzen.
Kosteneffizient - Reduziert die Notwendigkeit destruktiver Tests an operativen Komponenten.
Multi-Technique-Kompatibilität - Geeignet für Ultraschalltests von UT, RT, MT, PT, ET und Phased Array (PAUT).
Rückführbare Dokumentation - Kommt mit Fehlerkarten und Herstellungszertifikaten.
Spezifikationen
| Parameter | Typischer Wert |
|---|---|
| Material | Kohlenstoffstahl / Edelstahl / Legierungstahl |
| Durchmesserbereich | 2" – 24" |
| Wandstärke | 3 mm - 25 mm |
| Schweißtyp | Butt Weld / Filet Weld / Zweiganschluss |
| Anzahl der Fehler | 4 - 20 (anpassbar) |
| Fehlerhafte Größen | 1 mm - 50 mm (Länge), 0,5 mm - Vollwanddicke Tiefe |
| Standards | ASME SEC V, AWS D1.1, ISO 9712, API 1104 |
Häufige verwendete NDT -Methoden
Ultraschallprüfung (UT)
Erkennt innere und oberflächenversteigende Mängel.
Häufig verwendet mit Scherwelle Und Phased-Array Sonden.
Durchstrahlungsprüfung (RT)
Erzeugt Schweißfänger, um volumetrische Fehler aufzudecken.
Magnetpulverprüfung (MT)
Erkennt Oberflächen- und Nahflächendiskontinuitäten in ferromagnetischen Materialien.
Flüssigkeitseindringprüfung (PT)
Wird für die Erkennung oberflächenverstärkender Fehler sowohl an Eisen- als auch für nichteisere Materialien verwendet.
Wirbelstromprüfung (ET)
Erkennt Oberflächenrisse und materielle Eigenschaftenänderungen in leitenden Materialien.
Anpassungsoptionen
Oil & Gas
Petrochemische Pflanzen
Schiffbau
Offshore -Windkraftanlagen
Energieerzeugung
Herstellung des Druckbehälters
Luft- und Raumfahrtstrukturen
Branchen, die fehlerhafte Exemplare der röhrenförmigen Schweißverbindung verwenden
Hersteller können sich anpassen:
Rohrdurchmesser und Wandstärke
Materialtyp (Kohlenstoffstahl, Edelstahl, Aluminium)
Schweißgliedkonfiguration (Butt, T-Juni, Sattelgelenk)
Nummer, Typ und Ort der Fehler
Einhaltung spezifischer Schulungs- oder Zertifizierungsstandards
Wartungs- und Lagerempfehlungen
Lagern Sie in einer trockenen, kontrollierten Umgebung, um Korrosion zu verhindern.
Nach jeder Inspektionssitzung mit mildem Lösungsmittel reinigen.
Halten Sie gegebenenfalls die Schutzbeschichtung bei.
Vermeiden Sie es, fallen zu lassen oder zu missbilligen, um die Fehlerintegrität zu erhalten.
Häufig gestellte Fragen (FAQ)
F1: Sind die Mängel für das bloße Auge sichtbar?
A: Die meisten Fehler sind intern oder zu klein, um sie zu sehen, um realistische Trainingsbedingungen zu gewährleisten.
F2: Kann das Exemplar unbegrenzt wiederverwendet werden?
A: Mit der richtigen Sorgfalt können diese Exemplare viele Jahre ohne Verschlechterung dauern.
F3: Sind Fehlerkarten enthalten?
A: Ja, Hersteller bieten in der Regel eine detaillierte Dokumentation von Fehler und Größen.
F4: Kann ich ein Exemplar bestellen, um einem bestimmten Pipeline -Standard zu entsprechen?
A: Ja, die Anpassung ist häufig, um branchenspezifische Codes wie API 1104 oder ASME zu erfüllen.
F5: Können sie für automatisierte UT -Systeme verwendet werden?
A: Ja, sie sind ideal zum Kalibrieren und Validieren von automatisierten Phased -Array -Systemen.
