آزمایش رادیوگرافی (RT) - یک راهنمای جامع
تست رادیوگرافی (RT) به طور گسترده استفاده می شود آزمایش غیر مخرب (NDT) روش که استفاده می کند اشعه ایکس یا پرتوهای گاما برای بازرسی از ساختار داخلی مواد برای نقص هایی مانند ترک ، حفره ، اجزاء و تخلخلبشر RT در صنایعی مانند aerospace, automotive, oil & gas, power generation, and manufacturing، جایی که تشخیص نقص های داخلی برای ایمنی و تضمین کیفیت بسیار مهم است.
Ndtmachine تست رادیوگرافی سطح بالا (RT)بشر با ما تماس بگیرید و منابع NDT خود را با قیمت مناسب دریافت کنید.
مزایای آزمایش رادیوگرافی
نقص زیرسطحی را تشخیص می دهد
بر خلاف روشهای سطح NDT (PT ، MPT ، VT)، rt can به مواد داخل مراجعه کنیدبشر
سابقه دائمی بازرسی
رادیوگرافی های فیلم و دیجیتال به عنوان خدمت می کنند سوابق کیفیت دائمیبشر
روی بیشتر مواد کار می کند
می تواند بازرسی کند فلزات ، کامپوزیت ها ، سرامیک ها و پلیمرهابشر
حساسیت بالا
کشف کردن نقص های کوچک مانند ترک ، حفره و تخلخلبشر
انواع آزمایش رادیوگرافی
✔ از لوله های اشعه ایکس استفاده می شود که از برق استفاده می شود.
✔ ایده آل برای مواد نازک و اجزای دقیقبشر
✔ نیاز به controlled environment (shielding & safety measures)بشر
رادیوگرافی گاما
✔ از ایزوتوپهای رادیواکتیو استفاده می کند (IR-192 ، CO-60 ، SE-75).
✔ مناسب برای مواد ضخیم تر و مکان های از راه دوربشر
✔ بیشتر قابل حمل از دستگاه های اشعه ایکس اما نیاز دارد اقدامات احتیاطی اشعهبشر
✔ استفاده می کند صفحات تصویربرداری فسفر به جای فیلم.
✔ به صورت دیجیتالی پردازش شده، کاهش زباله های شیمیایی.
✔ سریعتر از رادیوگرافی فیلم سنتی.
رادیوگرافی مستقیم (DR)
✔ استفاده می کند ردیاب های دیجیتال پانل مسطح برای تصویربرداری در زمان واقعی.
✔ پردازش فیلم را از بین می برد ، ارائه نتایج فوریبشر
✔ هزینه اولیه بالاتر اما صرفه جویی در وقت و موادبشر
آزمایش رادیوگرافی چگونه کار می کند؟
آزمایش رادیوگرافی به دنبال فرآیند منظم برای اطمینان از تشخیص دقیق نقایص داخلی:
1. انتخاب منبع (اشعه ایکس یا اشعه گاما)
منابع اشعه ایکس: نیاز به لوله اشعه ایکس و منبع تغذیه خارجی برای مواد نازک تر استفاده می شود.
منابع پرتو گاما: استفاده کنید ایزوتوپهای رادیواکتیو (به عنوان مثال ، Iridium-192 ، کبالت -60)بشر ایده آل برای مواد ضخیم تر و کاربردهای میدانی.
2. قرار دادن جسم و منبع تابش
قطعه تست قرار داده شده است بین منبع تابش و ردیاب (فیلم یا سنسور دیجیتال)بشر
را تابش از شی عبور می کندو تفاوت در ضخامت مواد یا چگالی بر میزان جذب تابش تأثیر می گذارد.
3. ضبط تصویر در فیلم یا ردیاب دیجیتال
RT سنتی: استفاده می کند فیلم رادیوگرافی این برای تولید یک تصویر از نظر شیمیایی پردازش می شود.
Digital RT (Computed Radiography, CR & Direct Radiography, DR): استفاده می کند ردیاب های دیجیتال برای تصویربرداری در زمان واقعی.
4. تفسیر تصویر و تجزیه و تحلیل نقص
تصویر ضبط شده (رادیوگرافی) برای نقاط تاریک یا سبک، که نشان می دهد نقص های داخلی مانند حفره ها ، ترک ها و اجزاء.
5. ارزیابی و گزارش
دارای گواهینامه بازرس رادیوگرافی تصویر را در برابر ارزیابی می کند استانداردهای NDT (ASTM ، ASME ، ISO ، API)بشر
مفصل گزارش بازرسی تولید می شود
اجزای اصلی آزمایش رادیوگرافی
1. منابع تابش

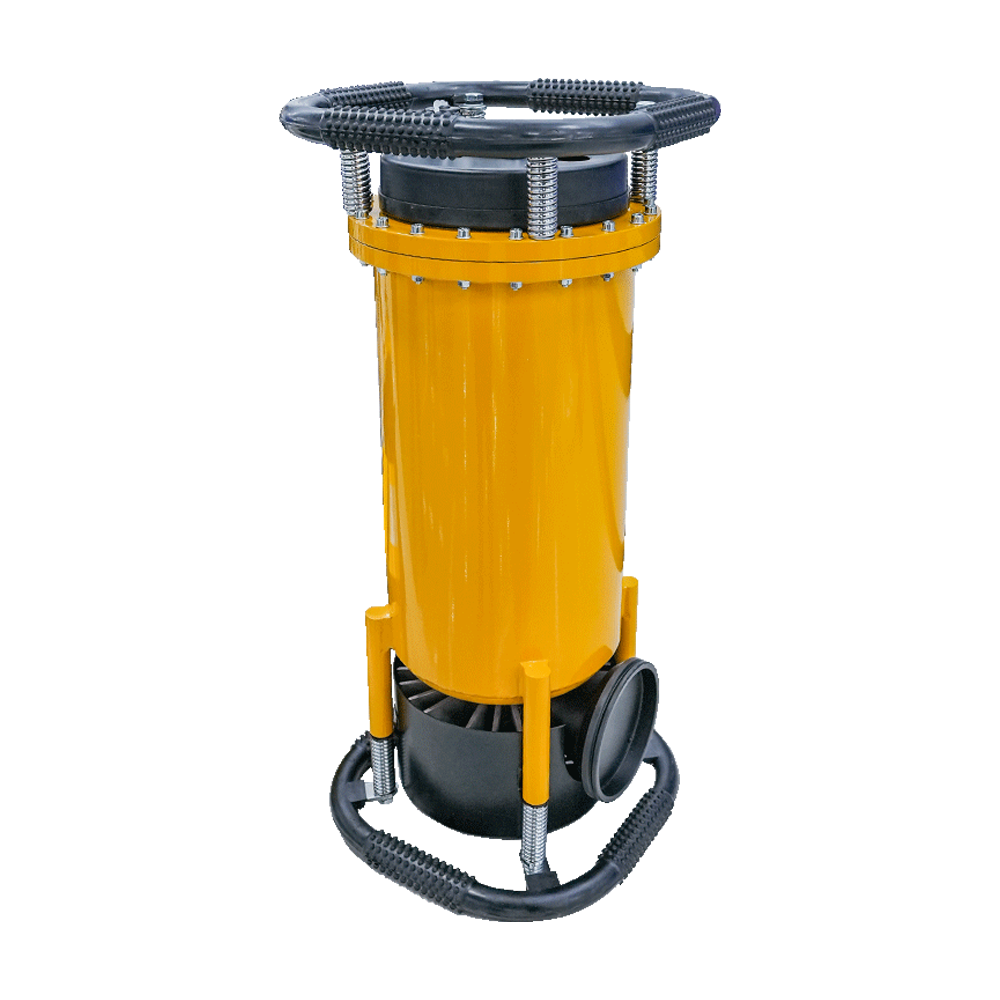

لوله های اشعه ایکس (کنترل برقی ، کنترل دقیق).
ایزوتوپهای ری گاما (خود ساقه ، بدون نیاز به قدرت).
2. رسانه تصویربرداری
رادیوگرافی مبتنی بر فیلم (کنتراست بالا ، تصویربرداری دقیق).
ردیاب های دیجیتال (CR/DR) (نتایج فوری ، ذخیره سازی آسان).
3 تجهیزات ایمنی
محافظ سرب ، لباس محافظ ، مانیتور تابشبشر
مناطق کنترل شده در معرض تابش کنترل شده برای محافظت از کارگران
4. ابزارهای تفسیر
متراکم کننده (تراکم فیلم را اندازه گیری کنید).
نرم افزار برای تجزیه و تحلیل رادیوگرافی دیجیتالبشر
Radiographic Testing Standards & Certifications
🔹 ASTM E94 - معاینه رادیوگرافی مواد.
🔹 ASTM E1742 - آزمایش رادیوگرافی جوش.
🔹 ASME بخش V - الزامات RT برای کشتی های فشار.
🔹 ISO 17636 - استاندارد بین المللی RT برای جوش.
🔹 API 1104 - استانداردهای RT برای بازرسی جوش خط لوله.
محدودیت های آزمایش رادیوگرافی
❌ خطرات بهداشتی و ایمنی - قرار گرفتن در معرض تابش نیاز به سختگیرانه دارد پروتکل های محافظ ، نظارت و ایمنیبشر
❌ هزینه اولیه بالا -تجهیزات اشعه ایکس و اشعه گاما می تواند باشد گرانبشر
❌ قابلیت حمل محدود (برای سیستم های اشعه ایکس) - نیاز به یک محیط کنترل شدهبشر
❌ تفسیر رادیوگرافی نیاز به تخصص دارد - نیاز دارد متخصصان آموزش دیده برای ارزیابی دقیق تصاویر.
سؤالات متداول در مورد آزمایش رادیوگرافی
1. آزمایش رادیوگرافی چه نوع نقص هایی را می توان تشخیص داد؟
RT تشخیص می دهد ترک ها ، حفره ها ، تخلخل ، کمبود همجوشی و اجزاء مواد داخل
2. با استفاده از RT چه مواد را می توان بازرسی کرد؟
RT قابل استفاده است فلزات ، سرامیک ، پلاستیک ، کامپوزیت و جوشبشر
3. تفاوت بین آزمایش اشعه ایکس و گاما چیست؟
اشعه ایکس از a تولید می شوند ماشین و نیاز دارد برقبشر
اشعه گاما بیا از ایزوتوپهای رادیواکتیو و به برق احتیاج ندارید.
4. آیا آزمایش رادیوگرافی برای انسان مضر است؟
بله ، قرار گرفتن در معرض بیش از حد در معرض تابش مضر است سخت ملاحضات امنیتی (محافظت از سرب ، لباس های محافظ ، قرار گرفتن در معرض کنترل شده) لازم است.
5. یک بازرسی رادیوگرافی معمولی چه مدت طول می کشد؟
این به ضخامت مواد و روش پردازش تصویربشر فیلم سنتی RT طول می کشد 30-60 دقیقه، در حالی که RT دیجیتال است فوریبشر
6. چگونه RT با آزمایش اولتراسونیک (UT) مقایسه می شود؟
RT فراهم می کند سابقه بصری اما نیاز دارد ایمنی تابشبشر
UT است ایمن تر و قابل حمل اما نیاز دارد اتصال سطح و اپراتورهای آموزش دیدهبشر
7. آیا می توان از RT برای مواد کامپوزیت استفاده کرد؟
بله ، RT برای تشخیص لایه برداری ، حفره ها و سوء استفاده از فیبر در مواد کامپوزیت.
8. فواید رادیوگرافی دیجیتال نسبت به رادیوگرافی فیلم چیست؟
RT دیجیتال سریعتر است (بدون پردازش شیمیایی).
ذخیره سازی و اشتراک تصویر آسان تربشر
هزینه بلند مدت پایین (بدون زباله فیلم).
9. آزمایش رادیوگرافی چقدر عمق می تواند نفوذ کند؟
عمق نفوذ بستگی به آن دارد منبع تابش:
اشعه ایکس: تا 50 میلی متر فولادبشر
پرتوهای گاما (CO-60): تا 200 میلی متر فولادبشر
10. چه صنایع بیشترین تکیه بر آزمایش رادیوگرافی دارند؟
Aerospace, oil & gas, automotive, power generation, and زیرساخت های مهم صنایع از RT بطور گسترده استفاده می کنند.
