Bloc d'étalonnage ASME pour la tuyauterie - Norme de référence à ultrasons pour la conformité du code
Un Bloc d'étalonnage ASME pour la tuyauterie est une norme de référence à ultrasons spécialement conçue utilisée pour Calibrer et valider des équipements de tests ultrasoniques (UT) conformément à Code ASME de la chaudière et du navire de pression, section V. Ce bloc est particulièrement utilisé dans Inspections de soudure de tuyau, s'assurer que les détecteurs de défaut sont réglés avec précision pour épaisseur, angle, résolution, sensibilité, et étalonnage de distance.
Ndtmachine fournit un bloc d'étalonnage ASME haut de gamme pour la tuyauterie . Contactez-nous et obtenez vos fournitures NDT à un prix abordable.

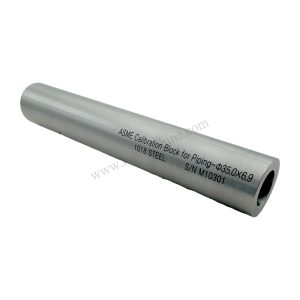

Bloc d'étalonnage pour la vente de tuyauterie
Les blocs d'étalonnage ASME sont fabriqués à partir de la même spécification matérielle et géométrie comme la tuyauterie testée et sont essentielles pour assurer conformité du code, répétabilité, et fiabilité d'inspection dans des industries comme power generation, petrochemicals, oil & gas, et traitement de l'eau.
Conception et fonctionnalités
| Fonctionnalité | Description |
|---|---|
| Courbure des tuyaux | Le bloc est coupé de la tuyauterie réelle ou courbée pour correspondre aux diamètres de tuyaux spécifiques |
| Correspondance des matériaux | Même matériau et note que l'élément testé (par exemple, ASTM A106, A333, A312) |
| Entoues / défauts | Comprend des encoches connues ou des trous percés pour simuler les défauts de soudure |
| Cisaillement / étalonnage longitudinal | Conçu pour le faisceau d'angle et l'étalonnage de la poutre droite |
| Identification gravée | Comprend le numéro de chaleur, les spécifications du matériau, l'identifiant de bloc et l'emplacement des défauts |
| Usinage de précision | Tous les défauts et surfaces sont maachés à CNC à des tolérances étroites |
| Certification traçable | Comprend un rapport dimensionnel et un certificat de matériel, souvent avec la traçabilité NIST |
Dimensions et configurations standard
Les blocs d'étalonnage ASME pour la tuyauterie peuvent varier, mais suivent généralement:
| Taille de tuyau | Segment de blocage | Diamètre (OF) | Épaisseur de paroi | Défauts |
|---|---|---|---|---|
| 4 ”à 24” | Section 1/4 ou 1/2 | Correspond à un tuyau de test | Correspond à un tuyau de test | Notches EDM ou SDHS |
Les blocs peuvent être fabriqués comme:
Segments de tuyaux complets
Segments de tuyaux quart
Répliques de soudure
Géométries personnalisées
Les défauts sont introduits dans les zones de soudure clés (racine, orteil, centre) pour simuler Manque de fusion (LOF), Manque de pénétration (LOP), et Fissures.
Applications des blocs d'étalonnage de la tuyauterie ASME
1. Génération d'électricité
Tuyauterie de chaudière
Lignes de vapeur à haute pression
Tuyau de turbine
2. Oil & Gas
Soudures sur les pipelines à terre et offshore
Tuyauterie de raffinerie
Tuyauterie de plantes de GNL
3. Industrie pétrochimique
Pipoting de processus sous ASME B31.3
Lignes de réacteur
Systèmes de boucle de corrosion
4. Installations de traitement de l'eau
Lignes d'eau à haute pression
Soudures de tuyaux en acier inoxydable
5. Industrie nucléaire
Systèmes de tuyauterie des centrales nucléaires
ASME Section XI Blocs d'inspection en cours
Normes et conformité du code
Les blocs d'étalonnage ASME sont fabriqués pour se rencontrer:
ASME Section V, article 4 - Examen à ultrasons
ASME B31.1 et B31.3 - Pouping à l'énergie et à procéder
ASME Section IX - Qualifications de soudage
ASME Section VIII Div. 1 & 2 - Navires sous pression
ASTM E164 / ASTM E127 / ASTM E317 - Guid d'étalonnage UT
ISO 2400 / ISO 7963 - pour l'équivalence internationale
Options de personnalisation
| Option | Description |
|---|---|
| Taille du tuyau / épaisseur de paroi | De 2 ”à 48” ou plus |
| Type de défaut | Notches EDM, trous percés latéraux (SDH), trous de fond plat (FBH) |
| Emplacement des défauts | Racine, orteil, capuchon, face de fusion, ID / OD |
| Finition de surface | Usiné ou tel que soudé |
| Certification matérielle | MTR inclus; certificats de traceable NIST en option |
| Revêtement / superposition | Peut simuler les superpositions résistantes à la corrosion |
Avantages de l'utilisation d'un bloc d'étalonnage ASME
| Avantage | Description |
|---|---|
| Conformité du code | Répond à l'ASME et aux normes internationales |
| Étalonnage fiable | Simulation de défaut précise à des endroits spécifiques |
| Répétabilité | Assure la cohérence de l'inspection entre les quarts et les sites |
| Documentation | Livré avec des certificats dimensionnels et matériels complets |
| Adapté à la tuyauterie | Correspond à la courbure et à la réponse acoustique du matériau de test |
| Prise en charge la qualification de procédure | Essentiel à la procédure et à la qualification des opérateurs (PQR, WPS, etc.) |
Conseils d'entretien et de manutention
Nettoyer après chaque utilisation Pour éviter l'accumulation de résidus de couplant
Conserver les conteneurs secs et rembourrés Pour éviter les dommages à la corrosion et à l'impact
Recalibrer ou recertifier chaque année, surtout dans les environnements à usage élevé
Évitez le broyage ou la modification les zones de défaut, car elle invalide l'étalonnage
Utilisez un serrage ou des accessoires appropriés Pendant les inspections pour empêcher le mouvement
Questions fréquemment posées (FAQ)
1. Qu'est-ce qu'un bloc d'étalonnage ASME?
Un bloc d'étalonnage ASME est une norme de référence UT conçue pour se conformer au code ASME, principalement utilisé pour l'étalonnage du détecteur de défaut dans la tuyauterie et l'inspection des vaisseaux de pression.2. Quels matériaux sont utilisés pour fabriquer ces blocs?
Les blocs sont fabriqués à partir de la même spécification de matériau et de la même note que le tuyau ou le récipient inspecté, tels que A106 GR B, A333, ou des aciers inoxydables comme A312.3. Les blocs d'étalonnage sont-ils standardisés?
Bien que la géométrie et le placement des défauts suivent les directives ASME, chaque bloc est fabriqué sur mesure pour correspondre aux dimensions et aux matériaux du composant réel testé.4. Quels types de défauts sont inclus?
Les types de défauts communs comprennent des encoches EDM, des trous percés latéraux, des trous à fond plat et des défauts parfois intégrés comme le lof ou des fissures.5. Comment ces blocs sont-ils certifiés?
Chaque bloc est livré avec une certification dimensionnelle et des matériaux, y compris l'étalonnage tracable par NIST pour la géométrie des défauts.6. Les blocs ASME peuvent-ils être utilisés pour l'étalonnage du faisceau d'angle?
Oui, surtout pour l'étalonnage du transducteur d'onde de cisaillement, où le bloc’La courbure S simule la surface du tuyau du monde réel.7. À quelle fréquence les blocs doivent-ils être recertifiés?
Annuellement est recommandé ou dicté par votre programme de qualité NDT.8. Offrez-vous la livraison internationale?
Oui, nos blocs d'étalonnage peuvent être expédiés dans le monde entier avec une documentation de conformité.9. Pouvez-vous m'aider à choisir le bon bloc?
Absolument! Nos ingénieurs NDT peuvent recommander le bloc idéal en fonction de vos spécifications de tuyau, de votre code d'inspection, de vos exigences de défaut et de votre budget.10. Ces blocs sont-ils adaptés à la formation des opérateurs?
Oui, de nombreux centres de formation utilisent des blocs ASME multi-défectueux pour simuler les scénarios de détection des défauts réels.Pourquoi les clients internationaux nous choisissent ?
