Tástáil Cháithníní Maighnéadacha (MPT) - Treoir chuimsitheach
Tástáil cáithníní maighnéadacha (MPT) is a Tástáil Neamh-millteach (NDT) teicníc a úsáidtear chun a bhrath lochtanna dromchla agus gar-dhromchla in ábhair ferromagnetic mar iarann, nicil, cóbalt, agus a gcóimhiotail. Úsáidtear go forleathan é i Iniúchadh Weld, Measúnú Ionracas Struchtúrach, agus Rialú Cáilíochta I dtionscail mar Giniúint, aeraspáis, déantúsaíocht, agus giniúint cumhachta.
Soláthraíonn Ndtmachine tástáil cháithníní maighnéadacha ardleibhéil (MT). Déan teagmháil linn agus faigh do sholáthairtí NDT ar phraghas réasúnta.
Díol tástála cáithníní maighnéadacha
Tá Mpt tapa, cost-éifeachtach, agus an-íogair le lochtanna atá ag briseadh dromchla agus beagán fodhromchla, rud a chiallaíonn gur uirlis riachtanach é chun iontaofacht agus sábháilteacht ábhartha a chinntiú.
Iarratais ar Thástáil Cáithníní Maighnéadacha (MPT)
Iniúchtaí táthaithe
Aimsíonn sé scoilteanna, easpa comhleá, póirseachta, agus cuimsiú slaig.
Tionscal Feithicleach
Cinntíonn Bloic innill, seafta, agus giaranna atá saor ó fhabht.
Aeraspáis agus Eitlíocht
A úsáidtear chun cigireacht a dhéanamh fearas tuirlingthe aerárthaí, comhpháirteanna innill, agus struchtúir chriticiúla.
Gléasraí cumhachta agus píblínte
Aimsíonn sé lochtanna a bhaineann le creimeadh isteach Coirí, Tuirbíní, agus Píblínte.
Déantúsaíocht chruach agus throm
Fíoraíonn Sláine réitigh agus cruthaithe.
Cineálacha modhanna tástála cáithníní maighnéadacha
Úsáideann an modh seo Púdar ferromagnetic tirim curtha i bhfeidhm ar dhromchla na tástála faoi réimse láidir maighnéadach. Tá sé oiriúnach do lochtanna dromchla agus gar-dhromchla a bhrath I gcomhpháirteanna a nochtar do theochtaí arda.
🔹 Iarratais:
✔️ Iniúchtaí táthaithe
✔️ Struchtúir mhóra cruach
✔️ Castings and Forgings
🔹 Buntáistí:
✔️ Éasca le cur i bhfeidhm I gcoinníollacha allamuigh
✔️ Oiriúnach do chodanna ardteochta
🔹 Teorainneacha:
❌ Níos lú íogair do Cracks an -bhreá I gcomparáid le MPT fliuch
❌ Éilíonn a réimse maighnéadach láidir le haghaidh éifeachtúlachta
Tástáil cáithníní maighnéadacha fliucha (MPT fliuch)
Sa mhodh seo, Cuirtear cáithníní ferromagnetic ar fionraí i leacht (ola nó uisce-bhunaithe) agus spraeáilte nó sileadh ar dhromchla na tástála faoi réimse maighnéadach. Soláthraíonn na cáithníní soghluaisteacht agus íogaireacht níos fearr chun é a bhrath lochtanna dromchla mín.
🔹 Iarratais:
✔️ Iniúchtaí Comhpháirteanna Beachtais
✔️ Tionscail Aerospace agus Feithicleach
✔️ Tástáil Ard-Tosaithe
🔹 Buntáistí:
✔️ Níos íogaire ná mpt tirim
✔️ Soláthraíonn léirshamhlú fabht níos fearr
🔹 Teorainneacha:
❌ Éilíonn Glanadh dromchla ceart
❌ Ábhair fhliucha Teastaíonn láimhseáil agus diúscairt chúramach uait
Úsáideann an modh seo cáithníní maighnéadacha fluaraiseacha faoi stiúir Soilsiú UV (solas dubh) lochtanna a bhrath. Tá sé an -íogair agus idéalach do Cigireachtaí Criticiúla a éilíonn cruinneas agus soiléireacht.
🔹 Iarratais:
✔️ Aerospace agus tionscail núicléacha
✔️ Déantúsaíocht ardchruinnithe
✔️ Iniúchtaí táthaithe atá ríthábhachtach do shábháilteacht
🔹 Buntáistí:
✔️ An íogaireacht is airde le haghaidh braite lochtanna
✔️ oibríonn go maith le haghaidh Comhpháirteanna casta múnlaithe
🔹 Teorainneacha:
❌ Éilíonn Coinníollacha soilsithe rialaithe
❌ Níos mó costasach ná MPT traidisiúnta
Tástáil cáithníní iarmharacha maighnéadacha
In ionad réimse maighnéadach leanúnach a chur i bhfeidhm, Tá an chuid maighnéadaithe ar dtús, agus ansin cuirtear cáithníní i bhfeidhm fad is a bhaintear an réimse. Tá an modh seo úsáideach chun a bhrath lochtanna folaigh Fanann sé maighnéadaithe tar éis próiseas táirgthe.
🔹 Iarratais:
✔️ páirteanna innealra móra
✔️ Iniúchtaí allamuigh ar struchtúir throma
🔹 Buntáistí:
✔️ Oiriúnach do chodanna nach féidir le réimse maighnéadach leanúnach a choinneáil
🔹 Teorainneacha:
❌ Éilíonn Ábhair ard-aisíocaíochta
❌ Níos lú éifeachtach le haghaidh braite lochtanna mín
Conas a oibríonn tástáil cáithníní maighnéadacha?
Tá tástáil na gcáithníní maighnéadaigh bunaithe ar an bprionsabal atá Cuireann neamhleanúnachais (mar scoilteanna nó folúntais) in ábhar ferromagnetic isteach ar shreabhadh réimse maighnéadach. Nuair a chuirtear réimse maighnéadach i bhfeidhm ar an ábhar:
Má tá an t -ábhar saor ó fhabhtanna, sreabhann an réimse maighnéadach go haonfhoirmeach.
Má tá an t -ábhar locht dromchla nó gar-dhromchla, sceitheadh an réimse maighnéadach ag an neamhleanúnachas, ag cruthú sceitheadh flosc maighnéadach.
Fíneáil cáithníní ferromagnetic (tirim nó fliuch) cuirtear i bhfeidhm ar an dromchla iad.
Na cáithníní carnadh ag an locht, é a dhéanamh infheicthe faoi shoilsiú cuí nó soilsiú UV fluaraiseacha.
🔹 Réimsí maighnéadacha tipiciúla a úsáidtear: Sruth díreach (DC) nó sruth ailtéarnach (AC), curtha i bhfeidhm trí leictreamaighnéid, maighnéid bhuana, nó buí.
Eochair -chomhpháirteanna de thástáil cáithníní maighnéadacha
🔹 Foinsí Réimse Maighnéadaigh: A úsáidtear chun réimse maighnéadach a spreagadh san ábhar. I measc na bhfoinsí coitianta tá:

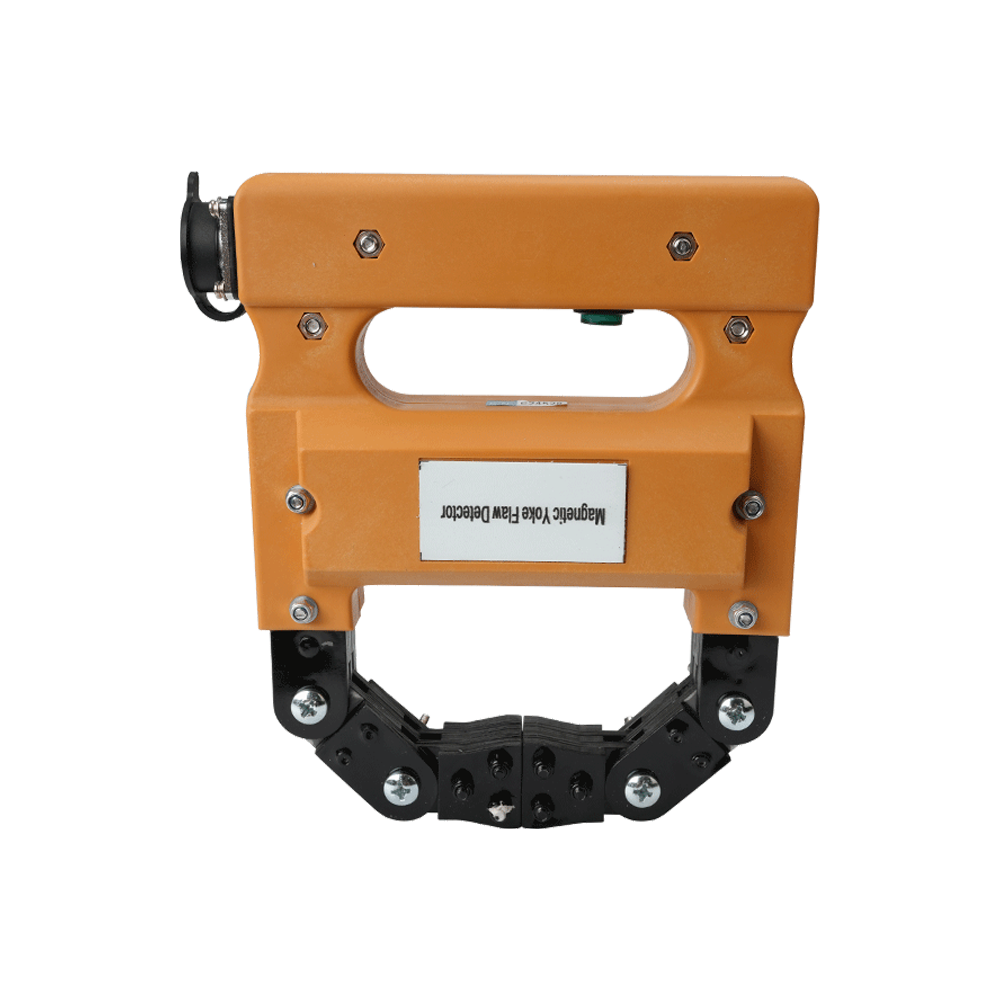

✔️ Yokes leictreamaighnéadacha - iniompartha agus a úsáidtear go forleathan
✔️ Maighnéid bhuana - Níl aon chumhacht ag teastáil
✔️ Maighnéadú coil - Úsáidte le haghaidh maighnéadú ciorclach
🔹 Cáithníní maighnéadacha: Bailíonn na cáithníní seo ag lochtanna, rud a fhágann go bhfuil siad le feiceáil. I measc na gcineálacha tá:
✔️ Púdar tirim - Maith le haghaidh cigireachtaí allamuigh
✔️ Cáithníní fliucha - Soláthraíonn sé íogaireacht níos fearr
✔️ Cáithníní fluaraiseacha - Úsáidte faoi sholas UV chun an infheictheacht uasta a fháil
🔹 UV nó solas bán: Riachtanach le haghaidh cigireachtaí fluaraiseacha MPT.
🔹 Uirlisí glantacháin agus ullmhúcháin dromchla: Cinntíonn sé greamaitheacht cheart cáithníní ar an dromchla.
Teorainneacha na tástála cáithníní maighnéadacha
❌ Ní oibríonn sé ach ar ábhair ferromagnetic - Ní féidir é a úsáid ar Alúmanam, copar, nó cruach dhosmálta (ábhair neamh-ferromagnetic).
❌ Ullmhú dromchla ag teastáil - ábhar salaithe cosúil le ola, ramhar, nó salachar is féidir leis dul i bhfeidhm ar thorthaí.
❌ Caithfear réimse maighnéadach a chur i bhfeidhm i gceart - D'fhéadfadh maighnéadú mícheart a bheith mar thoradh air lochtanna caillte.
❌ Doimhneacht Treá Theoranta - Amháin Amháin lochtanna dromchla agus gar-dhromchla, ní lochtanna inmheánacha domhain.
Caighdeáin agus Deimhnithe do Thástáil Cáithníní Maighnéadacha
Chun cruinneas agus iontaofacht a chinntiú, leanann MPT caighdeáin idirnáisiúnta:
Tiománaí ASTM E1444 - Cleachtas caighdeánach le haghaidh tástála cáithníní maighnéadacha.
ISO 9934-1 - Caighdeán idirnáisiúnta do nósanna imeachta MPT.
ASME ROINN V - riachtanais NDT maidir le soithí brú agus píobaireacht.
I 1290 - Caighdeán na hEorpa le haghaidh cigireachtaí weld ag baint úsáide as MPT.
Ceisteanna Coitianta faoi thástáil ultrasonaic
1. Cén cineál lochtanna is féidir a bhrath MPT?
Is féidir le MPT a bhrath scoilteanna, cuimsithe, póirseacht, laps agus seams gar do dhromchla agus gar-dhromchla.
2. Cad iad na hábhair is féidir a thástáil trí MPT a úsáid?
An t -aon Ábhair Ferromagnetic Cosúil le cóimhiotail iarainn, cruach, agus nicil.
3. An féidir le tástáil cáithníní maighnéadacha lochtanna doimhne a bhrath?
Níl, tá MPT teoranta do lochtanna dromchla agus gar-dhromchla.
4. Cad é an difríocht idir MPT tirim agus fliuch?
Tá MPT fliuch níos íogaire agus idéalach do braite locht breá, cé go bhfuil MPT tirim Níos fearr d’iarratais allamuigh.
5. An bhfuil tástáil cáithníní maighnéadacha sábháilte?
Sea, tá MPT a neamhghuaiseach, neamh-millteach modh.
6. Cad iad na tionscail a úsáideann MPT go coitianta?
Aerospace, automotive, oil & gas, manufacturing, and power plants.
7. Cén chaoi a bhfuil MPT difriúil ó thástáil ultrasonaic (UT)?
Aimsíonn MPT scoilteadh dromchla, cé go mbraitheann UT lochtanna inmheánacha.
8. An dtéann bratuithe nó péint i bhfeidhm ar thorthaí MPT?
Tá, thick coatings (>0.005 inches) can reduce sensitivity.
9. An féidir MPT a uathoibriú?
Sea, úsáidtear córais MPT uathoibrithe le haghaidh Cigireachtaí olltáirgeachta.
10. Cad é an costas tipiciúil a bhaineann le tástáil MPT?
Athraíonn costais bunaithe ar threalamh, limistéar cigireachta, agus saineolas teicneoirí, ach is iondúil go mbíonn MPT inacmhainne.
