Step Wedge - Una guida completa per gli strumenti di calibrazione del cuneo Step

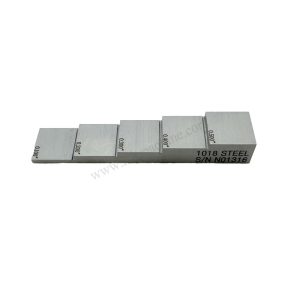

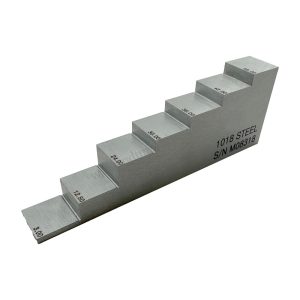

UN Step Wedge è uno strumento di calibrazione di precisione utilizzato in test non distruttivi (NDT), test radiografici (RT) e analisi del materiale. È costituito da un blocco di metallo o composito con fasi progressivamente più spesse, consentendo la valutazione della penetrazione del materiale, la sensibilità al contrasto e la qualità complessiva dell'immagine nei raggi X e in altri sistemi di imaging radiografico.
NDTMACHINE fornisce cuneo di fascia alta. Contattaci e prendi le tue forniture NDT a prezzi accessibili.
Vendita a cuneo
I gradini sono essenziali Test industriali, imaging medico, scienza dei materiali e controllo di qualità, Garantire che le apparecchiature di imaging forniscano risultati accurati e affidabili.
Applicazioni dei padri
Controlli non distruttivi (NDT)
- Radiografia industriale Per verificare la qualità della saldatura, l'integrità dei metalli e il rilevamento dei difetti.
- Applicazioni aerospaziali Per testare componenti di aeromobili e materiali compositi.
- Ispezioni sulle condutture per rilevare corrosione, crepe e incoerenze nella saldatura.
Medical Imaging & X-ray Calibration
- Usato in Radiografia diagnostica per valutare la chiarezza e il contrasto delle macchine a raggi X medici.
- Aiuta ad adattarsi dosi di radiazioni per tessuti diversi.
- Garantisce Imaging accurato nelle applicazioni dentali, ortopediche e mammografiche.
Material Testing & Quality Control
- Usato in Laboratori scientifici metallurgici e materiali Per confrontare la densità materiale.
- Aiuta a garantire spessore costante in fogli di metallo, rivestimenti e compositi.
- Verifica trasmissione leggera in materiali ottici e vetrali.
Photography & Printing
- Film analogico e calibrazione della fotografia digitale per garantire un'esposizione e il contrasto adeguati.
- Usato in Industrie di stampa Per la riproduzione del colore e della scala di grigi.
Tipi di padri
Utilizzato per applicazioni industriali e NDT, questi zeppe sono realizzati da:
- Alluminio -Ideale per i test radiografici.
- Acciaio -Durevole e ad alta densità, utilizzato nella saldatura e nei test strutturali.
- Titanio -Utilizzato per test aerospaziali e materiali ad alte prestazioni.
- Brass & Copper - Utilizzato nei test di conducibilità elettrica e termica.
Casei compositi
- Utilizzato nelle industrie aerospaziali e automobilistiche per i test Plastiche rinforzate in fibra, fibra di carbonio e materiali compositi.
- Garantisce coerenza in Spessore laminato e integrità del legame.
- Usato in Calibrazione di imaging a raggi X, CT e MRI.
- Aiuta a regolare i sistemi di imaging medico per garantire Contrasto ottimale e controllo della dose.
- Spesso fatto di materiali in alluminio, acrilico o altri materiali radiopachi.
Casei personalizzati
- Progettato per applicazioni specializzate come test nucleari, sistemi a raggi X ad alta energia e analisi forense.
- Può essere fatto con Altezze a gradini variabili, segni speciali o difetti incorporati per calibrazione avanzata.
Come funziona un passo avanti?
Un cuneo di gradino viene posizionato nel campo di imaging di un Radiografia, ultrasuoni o altro sistema NDT. I diversi livelli di spessore producono diversi livelli di attenuazione, aiutando i tecnici:
- Valuta le impostazioni di esposizione Per un contrasto di immagine ottimale.
- Calibrare e verificare i sistemi di imaging controllando la sensibilità e la profondità di penetrazione.
- Confronta densità e composizioni materiali basato su variazioni di assorbimento.
- Rilevare difetti e incoerenze in metalli, saldature, compositi e applicazioni mediche.
L'immagine prodotta visualizzerà diverse tonalità di grigio, consentendo agli esperti di valutare se il sistema di imaging può distinguere efficacemente tra diversi spessori del materiale.
Standard di misurazione del cuneo passo
I gradini devono soddisfare vari standard del settore per garantire l'accuratezza e la conformità ai requisiti di test. Alcuni standard chiave includono:
Standard di test non distruttivi (NDT)
- ASTM E2597 -Standard per la misurazione del contrasto del film a raggi X.
- ISO 17636 - Specifica i test radiografici delle saldature.
- ASME Boiler & Pressure Vessel Code (BPVC) - Definisce i requisiti per i test radiografici industriali.
Standard di imaging medico
- AAPM TG18 -Standard per la calibrazione dell'immagine a raggi X medica.
- IEC 61223-3-1 -Utilizzato per il test delle prestazioni di apparecchiature a raggi X radiografiche e fluoroscopiche.
Material Testing & Quality Control Standards
- ISO 5436-1 - Standard per la misurazione della trama superficiale mediante altezze del passaggio.
- Standard di calibrazione NIST - Definisce gli standard di altezza del passaggio tracciabili per misurazioni precise.
Come usare un passo avanti?
1️⃣ Posizionando il passo a cuneo
- Posizionare il Passo avanti o accanto il materiale da testare.
- Assicurarsi il L'intero cuneo si trova all'interno dell'area di imaging per una misurazione accurata.
2️⃣ Impostazione del sistema di imaging
- Regolare il Raggi X o sorgente radiografica a impostazioni di esposizione ottimali.
- Scegli il Giusto livello di energia in base al tipo di materiale (energia più elevata per materiali più densi).
3️⃣ Image Capture & Analysis
- Catturare un Immagine a raggi X o radiografici con il passo in posizione.
- Osservare il Gradiente su scala grigia per valutare la sensibilità al contrasto e la penetrazione dello spessore.
4️⃣ Calibration & Adjustment
- Se l'immagine manca di contrasto, Regola le impostazioni di esposizione e il re-test.
- Confronta i risultati con Grafici di riferimento standard o analisi del software digitale.
Vantaggi dell'utilizzo di un cuneo
✅ Garantisce l'accuratezza delle attrezzature - Aiuta i dispositivi di imaging calibrati per risultati precisi.
✅ Migliora il rilevamento dei difetti - Migliora il contrasto e la risoluzione nei test radiografici.
✅ Conformi agli standard del settore - Garantisce la conformità normativa nell'NDT e nell'imaging medico.
✅ Migliora l'analisi del materiale - Fornisce dati sulle variazioni di spessore e sulla consistenza del materiale.
✅ Strumento di test economico - Riduce la necessità di una costosa ricalibrazione e test ripetuti.
Domande frequenti sul passo cuneo
1. Qual è lo scopo di un passo avanti nei test radiografici?
Viene utilizzato un passo a cuneo Valuta il contrasto, la penetrazione e la sensibilità in raggi X e imaging radiografico. Aiuta calibrare i sistemi di imaging e rilevare incoerenze materiali.
2. In che modo un passo a cuneo migliora la qualità dell'immagine a raggi X?
Fornendo un Gradiente dei livelli di spessore, un passo a cuneo aiuta a determinare Impostazioni di esposizione ottimali e lo garantisce Sono visibili dettagli fini in una radiografia.
3. Quali materiali vengono utilizzati per fare passivi?
I materiali comuni includono materiali in alluminio, acciaio, titanio, ottone, rame e composito, a seconda della domanda.
4. È possibile utilizzare un cuneo a gradino per la calibrazione di imaging medico?
SÌ, Casei medici sono usati in Radiografia, mammografia e calibrazione di scansione TC Per regolare le impostazioni di esposizione per l'imaging del paziente ottimale.
5. Come posso mantenere un cuneo a passo?
- Tienilo pulito e libero da graffi.
- Conservalo in un caso protettivo per evitare danni.
- Controlla i segni di usura Ciò potrebbe influire sulla precisione.
6. Ci sono zeppe digitali?
Sì, alcuni moderni sistemi di radiografia digitale Utilizzare i padbi basati su software per simulare la sensibilità al contrasto.
7. Qual è la differenza tra un cuneo a passo e un penetrametro?
Un passo cuneo test contrasto e penetrazione, mentre un penetrametro (IQI) valuta Sensibilità dei difetti in un'immagine a raggi X.
8. Con che frequenza dovrebbe essere sostituito un cuneo a gradino?
Un passo a cuneo dovrebbe essere sostituito Se mostra segni di usura, corrosione o deformazione Ciò potrebbe influire sulla precisione.
9. Posso usare un cuneo a gradini per la calibrazione della fotografia di film?
Sì, vengono utilizzati i passi Fotografia e stampa cinematografica Per regolare le impostazioni del contrasto e dell'esposizione.
10. È necessario un cuneo a passo per ogni test radiografico?
Pur non sempre richiesto, usando un cuneo a gradini Garantisce la massima precisione e coerenza nei test di imaging.
Perché i clienti globali ci scelgono?
A NDT Machine, Ci impegniamo a fornire calibri di spessore di alta qualità che soddisfano le esigenze delle industrie di oggi. I nostri prodotti sono progettati con particolare attenzione alla precisione, alla durata e alla facilità d'uso, garantendo che tu possa fidarti di loro per misurazioni critiche. Con anni di esperienza nella produzione di attrezzature NDT, abbiamo costruito una reputazione per l'eccellenza e l'innovazione.
