Teste radiográfico (RT) - um guia abrangente
Teste Radiográfico (RT) é um amplamente utilizado Testes não destrutivos (END) Método que utiliza Raios-x ou raios gama para inspecionar a estrutura interna dos materiais para defeitos como rachaduras, vazios, inclusões e porosidade. RT é essencial em indústrias como aerospace, automotive, oil & gas, power generation, and manufacturing, onde a detecção de falhas internas é fundamental para a segurança e a garantia da qualidade.
NDTMachine fornece testes radiográficos de ponta (RT). Entre em contato conosco e obtenha seus suprimentos NDT a preço acessível.
-
-

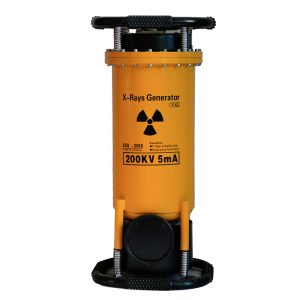

Série de detectores de falhas, Assim, Blocos mt/pt/rt/vt, Assim, Blocos NDT, Assim, Blocos de teste radiográfico, Assim, Detector de falhas de raios XKits de RT 10 PCs aço carbono
-
Vantagens do teste radiográfico
Detecta defeitos de subsuperfície
Diferente Métodos de NDT de superfície (PT, MPT, VT), RT pode Veja os materiais internos.
Registro permanente de inspeção
Filme e radiografias digitais servem como Registros de qualidade permanentes.
Funciona na maioria dos materiais
Pode inspecionar metais, compósitos, cerâmica e polímeros.
Alta sensibilidade
Detecta Pequenos defeitos como rachaduras, vazios e porosidade.
Tipos de teste radiográfico
✔️ Usa tubos de raios X alimentados por eletricidade.
✔️ ideal para materiais finos e componentes de precisão.
✔️ Requer a controlled environment (shielding & safety measures).
Radiografia gama
✔️ Usa isótopos radioativos (IR-192, Co-60, SE-75).
✔️ Adequado para Materiais mais grossos e locais remotos.
Mais portátil do que máquinas de raios-X, mas requer Precauções de segurança de radiação.
✔️ Usos Placas de imagem de fósforo em vez de cinema.
✔️ Processado digitalmente, reduzindo o desperdício químico.
Radiografia mais rápida que a radiografia de filme tradicional.
Radiografia direta (DR)
✔️ Usos Detectores digitais de painel plano para imagens em tempo real.
✔️ Elimina o processamento de filmes, fornecendo resultados instantâneos.
✔️ Custo inicial mais alto, mas economiza tempo e materiais.
Como funciona os testes radiográficos?
Teste radiográfico segue um processo sistemático Para garantir a detecção precisa de defeitos internos:
1. Seleção de fonte (raios-X ou raio gama)
Fontes de raios-X: Requer um Tubo de raios-X e uma fonte de alimentação externa. Usado para materiais mais finos.
Fontes de raios gama: Usar Isotopos radioativos (por exemplo, Iridium-192, Cobalt-60). Ideal para materiais mais espessos e aplicações de campo.
2. Posicionando o objeto e a fonte de radiação
O teste é colocado Entre a fonte de radiação e o detector (filme ou sensor digital).
O A radiação passa pelo objetoe as diferenças na espessura ou densidade do material afetam a quantidade de radiação absorvida.
3. Captura de imagem no filme ou detector digital
Rt tradicional: Usos filme radiográfico Isso é quimicamente processado para produzir uma imagem.
Digital RT (Computed Radiography, CR & Direct Radiography, DR): Usos detectores digitais para imagens em tempo real.
4. Interpretação de imagem e análise de defeito
A imagem capturada (radiografia) é examinada para manchas escuras ou claras, que indicam defeitos internos como vazios, rachaduras e inclusões.
5. Avaliação e relatório
Um certificado Inspetor radiográfico avalia a imagem contra Padrões NDT (ASTM, ASME, ISO, API).
Um detalhado Relatório de inspeção é gerado.
Componentes -chave do teste radiográfico
1. Fontes de radiação
Tubos de raios-X (controle eletricamente alimentado e preciso).
Isótopos de raio gama (Inditação por conta própria, não é necessário poder).
2. Médio de imagem
Radiografia baseada no filme (alto contraste, imagem detalhada).
Detectores Digital (CR/DR) (Resultados instantâneos, armazenamento fácil).
3. Equipamento de segurança
Blindagem de chumbo, roupas de proteção, monitores de radiação.
Áreas de exposição à radiação controladas para proteger os trabalhadores.
4. Ferramentas de interpretação
Densitômetros (Meça a densidade do filme).
Software para análise de radiografia digital.
Radiographic Testing Standards & Certifications
🔹 ASTM E94 - Exame radiográfico de materiais.
🔹 ASTM E1742 - Teste radiográfico de soldas.
🔹 ASME Seção v - Requisitos de RT para vasos de pressão.
🔹 ISO 17636 - Padrão internacional de RT para soldas.
🔹 API 1104 - Padrões de RT para inspeção de solda de pipeline.
Limitações de teste radiográfico
❌ Riscos de saúde e segurança - A exposição à radiação requer rigorosa Protocolos de blindagem, monitoramento e segurança.
❌ Alto custo inicial -Raios-X e equipamentos de raios gama podem ser caro.
❌ Portabilidade limitada (para sistemas de raios-X) - requer um ambiente controlado.
❌ Interpretar radiografias requer experiência - requer profissionais treinados para avaliar com precisão imagens.
Perguntas frequentes sobre testes radiográficos
1. Que tipos de defeitos podem testar radiográfico?
RT detecta rachaduras, vazios, porosidade, falta de fusão e inclusões Materiais internos.
2. Quais materiais podem ser inspecionados usando a RT?
RT pode ser usado em metais, cerâmica, plástico, compósitos e soldas.
3. Qual é a diferença entre os testes de raios-X e raios gama?
raios X são gerados a partir de um máquina e requer energia elétrica.
Raios gama venha de isótopos radioativos e não precisa de eletricidade.
4. O teste radiográfico é prejudicial aos seres humanos?
Sim, Exposição excessiva à radiação é prejudicial. Estrito precauções de segurança (Escudo de chumbo, ações de proteção, exposição controlada) são necessárias.
5. Quanto tempo leva uma inspeção radiográfica típica?
Depende do Espessura do material e método de processamento de imagem. Filme tradicional RT leva 30-60 minutos, enquanto o Digital RT é instantâneo.
6. Como a RT se compara aos testes ultrassônicos (UT)?
TR fornece a registro visual mas requer segurança de radiação.
UT é Mais seguro e portátil mas requer Acoplamento de superfície e operadores treinados.
7. A RT pode ser usada para materiais compósitos?
Sim, RT é eficaz para Detectar delaminações, vazios e desalinhamento de fibras em materiais compostos.
8. Quais são os benefícios da radiografia digital sobre a radiografia de cinema?
RT digital é mais rápido (sem processamento químico).
Armazenamento e compartilhamento de imagem mais fáceis.
Menor custo a longo prazo (Sem desperdício de filme).
9. Qual a profundidade do teste radiográfico?
A profundidade de penetração depende do fonte de radiação:
raios X: Até 50 mm em aço.
Raios gama (co-60): Até 200 mm em aço.
10. Quais indústrias mais dependem dos testes radiográficos?
Aerospace, oil & gas, automotive, power generation, and infraestrutura crítica As indústrias usam RT extensivamente.
