Визуальное тестирование (ВТ) самый фундаментальный и широко используемый Неразрушающее тестирование (неразрушающий контроль) МетодПолем Это включает в себя прямое наблюдение за материалом, компонентом или структурой Чтобы идентифицировать поверхностные дефекты, трещины, коррозия, смещения и другие неровностиПолем
Ndtmachine поставляет высококачественные визуальные тестирование (VT)Полем Свяжитесь с нами и получите свои поставки NDT по доступной цене.
Продажа визуальных испытаний
VT обычно используется в таких отраслях, как manufacturing, aerospace, construction, oil & gas, and power generation Чтобы обеспечить целостность и безопасность материалов и сварных конструкций. По сравнению с другими методами NDT, Визуальный осмотр является экономически эффективным, быстрым и требует минимального оборудования, делая это важным первым шагом во многих процессах проверки.
Применение визуального тестирования
Обрабатывающая промышленность
Осматривает обработанные детали, сварки, отливки и покрытияПолем
Выработка энергии
ОБРАЩЕНИЕ котлы, теплообменники и турбины для дефектов.
Аэрокосмическая промышленность
Проводит Фузеляж самолетов, лопасти турбин и инспекции двигателейПолем
Shipbuilding & Marine
Обеспечивает Структурная целостность корпусов, трубопроводов и двигательных системПолем
Construction & Infrastructure
Оценивает мосты, здания и трубопроводы для трещин и коррозии.
Oil & Gas Industry
Осматривает резервуары для хранения, трубопроводы и буровое оборудованиеПолем
Оборудование, используемое в визуальном тестировании
✔️ Flashlights & spotlights – Provide Оптимальное освещениеПолем
✔ Magnify Glasses - Помогите усилить небольшие недостатки поверхностиПолем
✔️ Rulers & calipers – Measure Размеры дефектаПолем

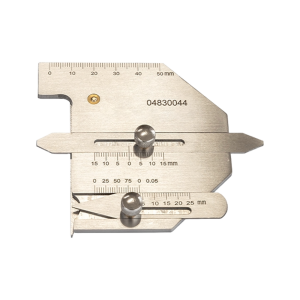

✔ Weld Gaules - оценить Качество сварки и смещениеПолем
2. Оптические устройства
✔ Borescopes & Fiberscopes - используется для Внутренние проверки (например, трубы, турбины, авиационные двигатели).
✔ Зеркальные инструменты на стиле - разрешить угловой просмотр скрытых поверхностейПолем
✔ Endoscopes & Video Probes - Захватывать Изображения и видео высокой четкостиПолем
✔ Ультрафиолетовые огни - Выделять Флуоресцентные пенетрантыПолем
✔ Инфракрасные камеры - Обнаружение тепловые изменения и скрытые дефектыПолем
✔ Цифровые микроскопы - Предоставлять Анализ поверхности с высокой магнификациейПолем
✔ Drones & Robotic Systems - Выполнять Автоматизированные удаленные проверки в опасных районах.
Как работает визуальное тестирование
1. Прямой визуальный осмотр
Инспектор использует невооруженные глаза или простые инструменты (например, увеличительное стекло, зеркала или борископы) Чтобы изучить поверхности на наличие дефектов.
Адекватный освещение и правильные углы имеют решающее значение для точного обнаружения.
Часто выполняется сварные швы, трубопроводы, отливки и обработанные компонентыПолем
2. Косвенное или отдаленное визуальное осмотр
Используется для областей не доступен прямо инспектором.
Используется Видеосопопы, волокно -волокнисты, камеры, беспилотники или роботизированные системы Чтобы захватить изображения и видео для анализа.
Обычно используется в Авиационные двигатели, трубопроводы и промышленное оборудованиеПолем
3. Улучшенный визуальный осмотр
Используется специализированное оборудование такой как УФ -свет, инфракрасные камеры или программное обеспечение для цифровых изображений Чтобы улучшить обнаружение дефектов.
Флуоресцентное тестирование пенетрантов или магнитных частиц может быть объединено с VT для повышенной видимости поверхностных недостатков.
Преимущества визуального тестирования (VT)
✅ Экономически эффективным - минимальное оборудование и Низкие эксплуатационные расходыПолем
✅ Quick & Simple - можно выполнить на месте без нарушения операцийПолем
✅ Неразрушающий - Нет никакого вреда для испытательного объекта или его компонентов.
✅ Раннее обнаружение дефектов - определяет проблемы, прежде чем они ухудшаться или привести к неудачамПолем
✅ Универсальный - Применимо через Различные отрасли и материалыПолем
✅ Нет радиации или вредных химикатов - безопасно для обоих инспекторы и окружающая средаПолем
Ограничения визуального тестирования (VT)
❌ Ограничено поверхностными дефектами - не может обнаружить Внутренние недостатки или подземные дефектыПолем
❌ В зависимости от навыка инспектора - Требует обученный и опытный персоналПолем
❌ Lighting & Accessibility Constraints - плохое освещение и Ограниченный доступ может повлиять на точностьПолем
❌ Субъективность - Визуальные интерпретации могут варьируются между инспекторами, приводя к несоответствиям.
❌ Не подходит для качественных проверок - Передовой Методы NDT (UT, RT, ET) могут потребоваться Для более глубокого анализа.
Standards & Certifications for Visual Testing
📜 ASTM E 1444 - Стандарт для визуального изучения материалов.
📜 АВС Д1.1 - Визуальный осмотр сварных швов в конструкционной стали.
📜 ISO 17637 - Руководящие принципы для визуального осмотра сварки.
📜 ASME Раздел V. - Требования визуального осмотра для сосудов под давлением.
📜 API 570 - Визуальный осмотр трубопроводов.
Часто задаваемые вопросы о визуальном тестировании (VT)
1. Что такое визуальное тестирование в NDT?
Визуальное тестирование (VT) Неразрушающий метод тестирования это включает в себя прямое или косвенное наблюдение материала или структуры для обнаружения поверхностных дефектов, трещин, коррозии и смещений.
2. Какие типы дефектов могут быть обнаружены при визуальном тестировании?
VT может идентифицировать поверхностные трещины, ямы, коррозия, неполные сварные швы, смещение, деформация и разрывы материалаПолем
3. Чем прямой визуальный осмотр отличается от косвенного визуального осмотра?
Прямой визуальный осмотр выполняется с невооруженные глаза или простые инструменты увеличенияПолем
Косвенная визуальная проверка Использование борископы, камеры и роботизированные системы осмотреть труднодоступные области.
4. Какие наиболее распространенные инструменты используются в визуальном тестировании?
Общие инструменты включают фонарики, увеличительные очки, сварные датчики, борископы, эндоскопы и цифровые камерыПолем
5. Какие отрасли используют визуальное тестирование?
VT широко используется в aerospace, oil & gas, construction, power plants, automotive, and manufacturing промышленность.
6. Может ли визуальное тестирование обнаружить внутренние дефекты?
Нет, VT ограничен поверхностные дефектыПолем Для внутренних дефектов такие методы, как Ультразвуковое тестирование (UT) или рентгенографическое тестирование (RT) требуются.
7. Каковы преимущества использования дронов для визуального тестирования?
Дроны позволяют Отдаленный осмотр опасных или труднодоступных областей, сокращение риски и время проверкиПолем
8. Достаточно ли визуального тестирования для инспекций сварки?
VT Часто первый шаг в инспекциях сварки, но Могут потребоваться дополнительные методы NDT (MT, UT, RT) Для более глубокого анализа.
9. Какая квалификация требуется для инспектора визуального тестирования?
Инспекторы должны иметь Сертификация NDT (ASNT, ISO, PCN) и отраслевая обучение Чтобы точно интерпретировать результаты.
10. Как можно улучшить точность визуального тестирования?
Точность может быть улучшена с помощью Лучшее освещение, инструменты увеличения, цифровые изображения и автоматические системы проверкиПолем
