Radyografik Test (RT) - Kapsamlı bir rehber
Radyografik Test (RT) yaygın olarak kullanılan bir Tahribatsız test (NDT) yöntem kullanan X-ışınları veya gama ışınları malzemelerin iç yapısını incelemek için çatlaklar, boşluklar, kapanımlar ve gözeneklilik gibi kusurlar. RT gibi endüstriler için gereklidir. aerospace, automotive, oil & gas, power generation, and manufacturingDahili kusurları tespit etmenin güvenlik ve kalite güvencesi için kritik olduğu yerlerde.
NdtMachine Malzemeleri Üst düzey radyografik testler (RT). Bize ulaşın ve NDT malzemelerinizi uygun fiyata alın.
Radyografik Testin Avantajları
Yeraltı kusurlarını tespit eder
Farklı Yüzey NDT yöntemleri (PT, MPT, VT), RT Can İç Malzemelere Bakın.
Kalıcı muayene kaydı
Film ve dijital radyografiler Kalıcı Kalite Kayıtları.
Çoğu malzemede çalışır
İnceleyebilir Metaller, kompozitler, seramikler ve polimerler.
Yüksek hassasiyet
Tespit eder çatlaklar, boşluklar ve gözeneklilik gibi küçük kusurlar.
Radyografik test türleri
✔️ Elektrikle güçlendirilmiş röntgen tüpleri kullanır.
✔ood için ideal İnce malzemeler ve hassas bileşenler.
✔️ Bir controlled environment (shielding & safety measures).
Gama radyografisi
✔️ Radyoaktif izotoplar kullanır (IR-192, CO-60, SE-75).
✔ood için uygun Daha kalın malzemeler ve uzak yerler.
✔️ Daha taşınabilir X-ışını makinelerinden daha ama gerektirir Radyasyon Güvenliği Önlemleri.
✔️ Kullanımlar fosfor görüntüleme plakaları film yerine.
✔️ Dijital olarak işlenmiş, kimyasal atıkların azaltılması.
Geleneksel film radyografisinden daha hızlı.
Doğrudan Radyografi (DR)
✔️ Kullanımlar Düz panel dijital dedektörleri gerçek zamanlı görüntüleme için.
✔️ Film işlemeyi ortadan kaldırır, Anında Sonuçlar Sağlamak.
✔< daha yüksek başlangıç maliyeti ama Zaman ve malzemelerden tasarruf sağlar.
Radyografik test nasıl çalışır?
Radyografik testler sistematik süreç İç kusurların doğru tespit edilmesini sağlamak için:
1. Kaynak seçimi (X-ışını veya gama ışını)

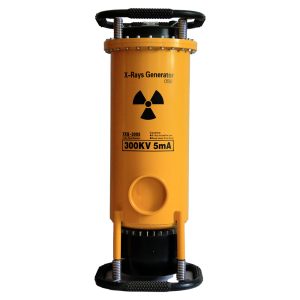

X-ışını kaynakları: Bir Röntgen tüpü ve harici bir güç kaynağı. Daha ince malzemeler için kullanılır.
Gamma Ray Kaynakları: Kullanmak Radyoaktif izotoplar (örneğin, iridyum-192, kobalt-60). Daha kalın malzemeler ve saha uygulamaları için idealdir.
2. Nesneyi ve radyasyon kaynağını konumlandırma
Test parçası yerleştirildi Radyasyon kaynağı ve dedektör arasında (film veya dijital sensör).
The Radyasyon nesneden geçerve malzeme kalınlığı veya yoğunluktaki farklılıklar ne kadar radyasyonun emildiğini etkiler.
3. Film veya dijital dedektörde görüntü yakalama
Geleneksel RT: Kullanımlar radyografik film Bir görüntü üretmek için kimyasal olarak işlenir.
Digital RT (Computed Radiography, CR & Direct Radiography, DR): Kullanımlar dijital dedektörler gerçek zamanlı görüntüleme için.
4. Görüntü Yorumlama ve Kusur Analizi
Yakalanan görüntü (radyograf) için incelenir Karanlık veya Hafif Noktalar, hangisi iç kusurlar boşluklar, çatlaklar ve kapanımlar gibi.
5. Değerlendirme ve raporlama
Sertifikalı radyografik müfettiş Görüntüyü değerlendirir NDT Standartları (ASTM, ASME, ISO, API).
Ayrıntılı denetim raporu üretilir.
Radyografik testin temel bileşenleri
1. Radyasyon Kaynakları
X-ışını tüpleri (Elektrikle çalışan, hassas kontrol).
Gamma Ray izotopları (kendini yayan, güce gerek yok).
2. Görüntüleme ortamı
Film tabanlı radyografi (Yüksek kontrast, ayrıntılı görüntüleme).
Dijital Dedektörler (CR/DR) (Anında sonuçlar, kolay depolama).
3. Güvenlik ekipmanı
Kurşun koruma, koruyucu giysiler, radyasyon monitörleri.
Kontrollü radyasyon maruziyet alanları işçileri korumak için.
4. Yorumlama Araçları
Densitometreler (Film yoğunluğunu ölçün).
Dijital radyografi analizi için yazılım.
Radiographic Testing Standards & Certifications
🔹 ASTM E94 - Malzemelerin radyografik muayenesi.
🔹 ASTM E1742 - Kaynakların radyografik testi.
🔹 ASME Bölüm V - Basınçlı kaplar için RT gereksinimleri.
🔹 ISO 17636 - Kaynaklar için uluslararası RT standardı.
🔹 API 1104 - Boru hattı kaynak denetimi için RT standartları.
Radyografik testlerin sınırlamaları
❌ Sağlık ve Güvenlik Riskleri - Radyasyona maruz kalma katı gerektirir Koruma, İzleme ve Güvenlik Protokolleri.
❌ Yüksek başlangıç maliyeti -X-ışını ve gama-ışını ekipmanı olabilir masraflı.
❌ Sınırlı taşınabilirlik (X-ışını sistemleri için) - gerektirir kontrollü ortam.
❌ Radyografileri yorumlamak uzmanlık gerektirir - Gereklilikler Eğitimli Profesyoneller görüntüleri doğru bir şekilde değerlendirmek için.
Radyografik testlerle ilgili SSS
1. Radyografik testler ne tür kusurlar tespit edebilir?
RT algılar çatlaklar, boşluklar, gözeneklilik, füzyon eksikliği ve kapanım İç Malzemeler.
2. RT kullanılarak hangi malzemeler denetlenebilir?
RT üzerinde kullanılabilir Metaller, seramikler, plastikler, kompozitler ve kaynaklar.
3. X-ışını ve gama-ışını testi arasındaki fark nedir?
X ışınları a'dan üretilir makine ve zorunlu elektrik gücü.
Gama ışınları gelmek radyoaktif izotoplar ve elektriğe ihtiyaç duymaz.
4. Radyografik testler insanlara zararlı mı?
Evet, Radyasyona aşırı maruz kalma zararlıdır. Sıkı güvenlik önlemleri (kurşun koruma, koruyucu takımlar, kontrollü maruziyet) gereklidir.
5. Tipik bir radyografik inceleme ne kadar sürer?
Bağlıdır Malzeme Kalınlığı ve Görüntü İşleme Yöntemi. Geleneksel Film RT alır 30-60 dakika, dijital RT iken anında.
6. RT Ultrasonik Test (UT) ile nasıl karşılaştırılır?
RT Bir görsel kayıt ama gerektirir radyasyon güvenliği.
UT dır-dir daha güvenli ve taşınabilir ama gerektirir yüzey kuplajı ve eğitimli operatörler.
7. RT kompozit malzemeler için kullanılabilir mi?
Evet, RT için etkilidir Delaminasyonlar, boşluklar ve fiber yanlış hizalama tespiti kompozit malzemelerde.
8. Dijital radyografinin film radyografisi üzerindeki faydaları nelerdir?
Dijital RT daha hızlı (kimyasal işleme yok).
Daha kolay görüntü depolama ve paylaşım.
Daha düşük uzun vadeli maliyet (film atığı yok).
9. Radyografik testler ne kadar derin olabilir?
Penetrasyon derinliği, radyasyon kaynağı:
X ışınları: 50 mm çelik.
Gama Işınları (Co-60): Çelik 200mm.
10. Hangi endüstriler en çok radyografik testlere güvenir?
Aerospace, oil & gas, automotive, power generation, and kritik altyapı Endüstriler RT'yi kapsamlı bir şekilde kullanır.
