IIW 2型校準塊的應用
1。石油和天然氣行業
用於檢查高壓下的焊縫，管道接頭和結構成分。
2。航空航天和航空
校準飛機部分檢查中使用的超聲系統，特別是用於疲勞裂紋檢測。
3。發電
用於渦輪刀片檢查，鍋爐組件和壓力容器。
4。製造和製造
有助於確保焊接或鍛造零件的質量。
5。造船
在海洋條件下測試船體，關節和其他結構鋼零件所必需的。
IIW 2型校準塊的目的和重要性
IIW 2型校準塊具有幾個基本功能：
設備校準： 它提供了校準超聲波漏洞探測器和探針的已知標準。
性能驗證： 確認儀器線性，振幅準確性和時間基礎精度。
角束評估： 有助於校準和驗證角梁探針（例如45°，60°，70°）。
培訓和認證： 用於UT技術人員培訓，認證和實踐考試。
遵守： 符合國際NDT標準，例如ISO 2400，ASME，AWS和EN 12223。
通過使用IIW類型2塊，操作員可以確保缺陷檢測是一致，可靠和可追溯的。

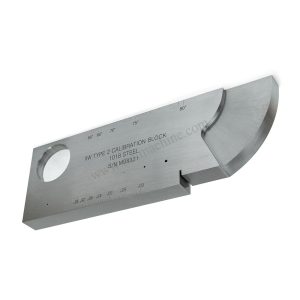

IIW 2型塊的功能
| 特徵 | 描述 |
|---|---|
| 材料 | 碳鋼（通常是A36），可用的不銹鋼 |
| 方面 | 通常300毫米x 100毫米x 25毫米（可能按標準略有不同） |
| Notches & Holes | 包括側面鑽孔，平底孔和凹口 |
| 角梁路徑 | 設計用於測試45°，60°和70°剪切波 |
| 參考半徑 | 循環段測試折射光束路徑 |
| 標記 | 用比例線，角度和材料ID進行激光雕刻 |
| 表面飾面 | 加工至平穩的飾面以確保信號可重複性 |
IIW 2型校準塊的應用
該區塊廣泛用於依賴的行業 超聲波非破壞性測試， 包括：
1。 石油和天然氣工業
用於檢查高壓下的焊縫，管道接頭和結構成分。
2。 航空航太
校準飛機部分檢查中使用的超聲系統，特別是用於疲勞裂紋檢測。
3。 發電
用於渦輪刀片檢查，鍋爐組件和壓力容器。
4。 製造和製造
有助於確保焊接或鍛造零件的質量。
5。 造船
在海洋條件下測試船體，關節和其他結構鋼零件所必需的。
技術規格
| 規格 | 細節 |
|---|---|
| 材料選擇 | 碳鋼，不銹鋼，鋁（用於特殊應用） |
| 密度 | 通常為7.85 g/cm³鋼 |
| 平底孔 | 各種直徑（3毫米，5毫米等）進行距離振幅校正 |
| 側面漏洞 | 用於驗證靈敏度和分辨率 |
| 角度切口 | 可以準確測試角度探針（45°，60°，70°） |
| 比例標記 | 公制和/或帝國 |
| 合規標準 | ISO 2400，ASTM E164，E1 12223，ASME ASME ACTION V |
為什麼選擇一個IIW類型2塊而不是類型1？
這 類型2塊 is essentially an enhanced version of the Type 1 with more calibration features. Here's a comparison:
| 特徵 | 類型1塊 | 類型2塊 |
|---|---|---|
| 側面漏洞 | 是的 | 是的 |
| 平底孔 | 不 | 是的 |
| 梁曲線校準 | 基本的 | 增強 |
| 分辨率測試 | 有限的 | 先進的 |
| 與角梁探針一起使用 | 基本（僅45°） | 擴展（45°，60°，70°） |
| 總體多功能性 | 緩和 | 高的 |
如何使用IIW 2型校準塊
步驟1：設置超聲波檢測器
連接傳感器並根據所檢查的材料調整頻率並增益。
步驟2：選擇校準塊
確保塊材料和厚度適合您測試的材料。
步驟3：執行校準
使用側鑽孔設置增益和範圍。
使用平底孔建立DAC（距離振幅校正）曲線。
使用角度切口和半徑特徵評估角度探針。
步驟4：驗證結果
通過執行多次掃描來確保重複性。記錄信號幅度和缺陷位置數據。
維護和存儲提示
存放在襯墊乾燥的箱子中，以防止生鏽或物理損壞。
使用後，用非腐蝕性溶劑清潔表面。
定期檢查磨損或表面損傷。
僅使用認證的耦合凝膠避免殘留或染色。
使用第三方校準實驗室定期重新認證。
合規標準
IIW 2型校準塊符合主要國際標準：
ISO 2400： 超聲測試 - 校準塊和方法
ASME第V節： 無損檢查
在12223年： 超聲檢查 - 光束輪廓的表徵
AWS D1.1/D1.5： 美國焊接協會的結構焊接代碼
每個塊都可以使用可追溯到國家計量學院（NIST，DKD，CNA等）的校准證書交付。
可用的變體
| 材料 | 用例 |
|---|---|
| 碳鋼 | 標準應用 |
| 不銹鋼 | 耐腐蝕或高純度檢查 |
| 鋁 | 輕質金屬測試 |
| 自定義合金 | 基於客戶規格 |
也可以使用用於資產跟踪的公司徽標，序列號或QR碼來定制塊。
選擇右IIW校準塊供應商
選擇供應商時，請考慮以下內容：
材料認證
維度的準確性
可追溯校准證書
遵守國際標準
支持定制加工
我們提供了IIW IIW 2型校準塊，並使用CMM技術進行了精密加工和檢查，並具有完整的文檔和可追溯性。
常見問題（常見問題解答）
1。 IIW 2型校準塊的主要用途是什麼？
它用於超聲設備校準，專門用於角梁漏斗檢測和分辨率測試。2. IIW塊是什麼材料？
它們通常由碳鋼製成，但也可以使用不銹鋼和鋁版本。3。 IIW 2型塊與類型1有何不同？
類型2包含更多功能，例如平底孔和角梁輪廓切口，從而可以更全面地校準。4。是否有必要校準校準塊？
該塊本身不需要校準，但是應在尺寸上通過認可的實驗室對其進行驗證和認證。5。我可以將塊與任何UT機器一起使用嗎？
是的，它與所有標準的超聲波漏檢測器兼容。6。該塊帶有證書嗎？
是的，它通常提供可追溯到國際標準的校准證書。7。我應該多久更換一次校準塊？
這取決於使用情況，但是應定期檢查塊是否磨損，並在準確性受到損害時替換。8。可以用於培訓嗎？
絕對地。它通常在NDT培訓計劃中用於教授校準和缺陷檢測。9。有自定義版本嗎？
是的，可以根據要求製造具有不同尺寸，材料或添加功能的自定義塊。10。塊有什麼標準？
ISO 2400，ASME第V節，EN 12223和其他全球超聲測試標準。留下您的詢問
