射線照相檢測的優點
檢測地下缺陷
不像 表面NDT方法（PT，MPT，VT），RT可以 請參閱內部材料。
永久性檢查記錄
電影和數字X光片充當 永久質量記錄。
在大多數材料上工作
可以檢查 金屬，複合材料，陶瓷和聚合物。
高靈敏度
檢測 裂紋，空隙和孔隙率等小缺陷。
射線照相測試類型
放射學測試如何工作？
射線照相測試遵循 系統過程 確保准確檢測內部缺陷：
1。源選擇（X射線或伽馬射線）
X射線源：需要一個 X射線管 和外部電源。用於較薄的材料。
伽瑪射線來源： 使用 放射性同位素（例如虹膜192，鈷60）。非常適合較厚的材料和現場應用。
2。定位對象和輻射源
測試件是放置的 輻射源和檢測器（膜或數字傳感器）之間。
這 輻射通過物體，材料厚度或密度的差異會影響吸收多少輻射。
3。膠片或數字探測器上的圖像捕獲
傳統的RT：用法 影像學膜 這是化學處理以產生圖像的。
Digital RT (Computed Radiography, CR & Direct Radiography, DR)：用法 數字探測器 用於實時成像。
4。圖像解釋和缺陷分析
檢查了捕獲的圖像（X光片） 黑暗或淺色斑，指示 內部缺陷 例如空隙，裂縫和夾雜物。
5。評估和報告
經認證 影像學檢查員 評估圖像反對 NDT標準（ASTM，ASME，ISO，API）。
詳細的 檢查報告 生成。
射線照相測試的關鍵組成部分
1。輻射源
X射線管 （電力，精確控制）。
伽馬射線同位素 （自我發射，無需權力）。
2。成像介質
基於電影的X線照相 （高對比度，詳細成像）。
數字探測器（CR/DR） （即時結果，易於存儲）。
3。安全設備
鉛屏蔽，防護服，輻射監視器。
受控輻射暴露區域 保護工人。
4。解釋工具

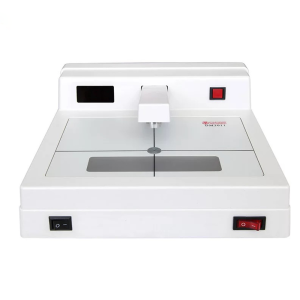

密度計 （測量膜密度）。
數字射線照相分析軟件。
Radiographic Testing Standards & Certifications
🔹 ASTM E94 - 材料的放射學檢查。
🔹 ASTM E1742 - 焊縫的射線照相測試。
🔹 ASME第五部分 - 壓力容器的RT要求。
🔹 ISO 17636 - 國際RT焊縫標準。
🔹 API 1104 - 管道焊接檢查的RT標準。
射線照相測試的局限性
❌ 健康與安全風險 - 輻射暴露需要嚴格 屏蔽，監視和安全協議。
❌ 高初始成本 - X射線和伽馬射線設備可以是 昂貴的。
❌ 有限的可移植性（用於X射線系統） - 需要一個 受控環境。
❌ 解釋X光片需要專業知識 - 需要 訓練有素的專業人員 準確評估圖像。
關於射線照相測試的常見問題解答
1。射線照相測試可以檢測哪些類型的缺陷？
RT檢測 裂縫，空隙，孔隙率，缺乏融合和夾雜物 內部材料。
2。使用RT可以檢查哪些材料？
RT可以在 金屬，陶瓷，塑料，複合材料和焊縫。
3。 X射線和伽馬射線測試有什麼區別？
X射線 是由 機器 並需要 電力。
伽馬射線 來自 放射性同位素 並且不需要電。
4。射線照相測試對人類有害嗎？
是的， 過度接觸輻射 有害。嚴格的 安全注意事項 （鉛屏蔽，防護服，受控曝光）是必要的。
5。典型的射線照相檢查需要多長時間？
這取決於 物質厚度和圖像處理方法。傳統電影RT 30–60分鐘，而數字RT是 瞬間。
6. RT與超聲測試（UT）相比如何？
RT 提供 視覺記錄 但是需要 輻射安全。
UT 是 更安全，便攜式 但是需要 表面耦合和訓練有素的操作員。
7。 RT可以用於復合材料嗎？
是的，RT對 檢測分層，空隙和纖維未對準 在復合材料中。
8。數字X射線照相的好處比膠片X射線照相？
數字RT更快 （沒有化學處理）。
更輕鬆的圖像存儲和共享。
降低長期成本 （沒有電影浪費）。
9.射線照相測試如何滲透多深？
穿透深度取決於 輻射源:
X射線：達到 50mm鋼。
伽瑪射線（CO-60）：達到 200mm鋼。
10。哪些行業最依賴放射線學測試？
Aerospace, oil & gas, automotive, power generation, and 關鍵基礎設施 行業廣泛使用RT。
