اختبار الجسيمات المغناطيسية (MPT) - دليل شامل
اختبار الجسيمات المغناطيسية (MPT) هو الاختبارات غير المدمرة (NDT) التقنية المستخدمة للكشف عيوب السطح والقريبة من السطح في المواد المغناطيسية مثل الحديد والنيكل والكوبالت وسبائكهم. يستخدم على نطاق واسع في فحص اللحام وتقييم النزاهة الهيكلية ومراقبة الجودة في الصناعات مثل السيارات والفضاء والتصنيع وتوليد الطاقة.
يوفر NDTMachine اختبار الجسيمات المغناطيسية المتطورة (MT). اتصل بنا واحصل على مستلزمات NDT بسعر معقول.
بيع اختبار الجسيمات المغناطيسي
MPT هو سريع وفعال من حيث التكلفة وحساسة للغاية إلى العيوب التي تحطمت السطح وعمليات السطحية قليلاً ، مما يجعلها أداة أساسية لضمان موثوقية المواد وسلامة المواد.
تطبيقات اختبار الجسيمات المغناطيسية (MPT)
عمليات تفتيش اللحام
يكتشف الشقوق ، عدم وجود الانصهار ، المسامية ، وشروط الخبث.
صناعة السيارات
يضمن كتل المحرك والأعمدة والتروس خالية من العيوب.
الفضاء والطيران
تستخدم لتفتيش معدات هبوط الطائرات ومكونات المحرك والهياكل الحرجة.
محطات الطاقة وخطوط الأنابيب
يكتشف العيوب المتعلقة بالتآكل في الغلايات والتوربينات وخطوط الأنابيب.
الصلب والتصنيع الثقيل
يتحقق صب وتزوير النزاهة.
أنواع طرق اختبار الجسيمات المغناطيسية
هذه الطريقة تستخدم مسحوق المغنطيس المغناطيسي الجاف تنطبق على سطح الاختبار تحت مجال مغناطيسي قوي. إنه مثالي ل اكتشاف العيوب السطحية والواقعية القريبة في المكونات المعرضة لدرجات حرارة عالية.
🔹 التطبيقات:
insp التفتيش لحام
✔ هياكل فولاذية كبيرة
✔ المسبوكات والممزفات
🔹 مزايا:
✔ سهل التقديم في الظروف الميدانية
✔ مناسب للأجزاء ذات درجة الحرارة العالية
🔹 محددات:
❌ أقل حساسية ل تشققات جيدة جدا بالمقارنة مع MPT الرطب
❌ يتطلب أ مجال مغناطيسي قوي من أجل الفعالية
اختبار الجسيمات المغناطيسية الرطبة (MPT الرطب)
في هذه الطريقة ، يتم تعليق الجزيئات المغناطيسية في سائل (زيت أو ماء) ورشها أو تدفقها على سطح الاختبار تحت مجال مغناطيسي. توفر الجسيمات أفضل التنقل والحساسية للكشف عيوب السطح الدقيقة.
🔹 التطبيقات:
insp تفتيش المكون الدقيق
✔ صناعات الفضاء والسيارات
✔ اختبار الدقة العالية
🔹 مزايا:
✔ أكثر حساسية من MPT الجاف
✔ يوفر أفضل تصور عيب
🔹 محددات:
❌ يتطلب تنظيف السطح المناسب
❌ المواد الرطبة بحاجة إلى التعامل الدقيق والتخلص
هذه الطريقة تستخدم الجزيئات المغناطيسية الفلورسنت تحت الأشعة فوق البنفسجية (الضوء الأسود) إضاءة للكشف عن العيوب. إنها حساسة للغاية ومثالية ل عمليات التفتيش الحرجة تتطلب الدقة والوضوح.
🔹 التطبيقات:
✔ الصناعات الفضائية والصناعات النووية
✔ التصنيع عالي الدقة
✔ عمليات تفتيش اللحام الحرجة للسلامة
🔹 مزايا:
✔ أعلى حساسية للكشف عن العيوب
✔ يعمل بشكل جيد ل مكونات على شكل معقدة
🔹 محددات:
❌ يتطلب شروط الإضاءة التي تسيطر عليها
❌ أكثر غالي من MPT التقليدية
اختبار الجسيمات المغناطيسية المتبقية
بدلاً من تطبيق مجال مغناطيسي مستمر ، الجزء مغناطيسي أولاً ، ثم يتم تطبيق الجزيئات أثناء إزالة الحقل. هذه الطريقة مفيدة للكشف عيوب كامنة التي تبقى مغناطيسية بعد عمليات الإنتاج.
🔹 التطبيقات:
✔ أجزاء الآلات الكبيرة
✔ التفتيش الميداني للهياكل الثقيلة
🔹 مزايا:
✔ مناسب للأجزاء التي لا يمكنها الحفاظ على مجال مغناطيسي مستمر
🔹 محددات:
❌ يتطلب مواد الحدود عالية
❌ أقل فعالية لاكتشاف العيوب الدقيقة
كيف يعمل اختبار الجسيمات المغناطيسية؟
يعتمد اختبار الجسيمات المغناطيسية على مبدأ ما التوقف (مثل الشقوق أو الفراغات) في مادة مغناطيسية مغناطيسية تعطل تدفق المجال المغناطيسي. عندما يتم تطبيق مجال مغناطيسي على المادة:
إذا كانت المادة خالية من العيوبيتدفق المجال المغناطيسي بشكل موحد.
إذا كانت المادة لديها عيب السطح أو القريب من السطح، يتسرب المجال المغناطيسي عند الانقطاع ، ويخلق تسرب التدفق المغناطيسي.
بخير الجزيئات المغناطيسية (جافة أو رطبة) يتم تطبيقها على السطح.
الجسيمات تتراكم في العيبصنعه مرئية تحت الإضاءة المناسبة أو إضاءة الأشعة فوق البنفسجية الفلورسنت.
🔹 الحقول المغناطيسية النموذجية المستخدمة: التيار المباشر (DC) أو التيار المتناوب (AC)، المطبقة من خلال المغناطيسات الكهرومغن ، المغناطيس الدائم ، أو النكات.
المكونات الرئيسية لاختبار الجسيمات المغناطيسية
🔹 مصادر المجال المغناطيسي: تستخدم للحث على مجال مغناطيسي في المادة. تشمل المصادر الشائعة:

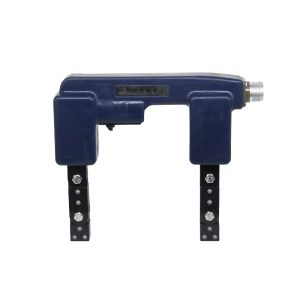

✔ النكات الكهرومغناطيسية - محمول واستخدام على نطاق واسع
✔ المغناطيس الدائم - لا توجد قوة مطلوبة
✔ مغنطة الملف - يستخدم في المغنطيسية الدائرية
🔹 الجسيمات المغناطيسية: تتراكم هذه الجسيمات في العيوب ، مما يجعلها مرئية. تشمل الأنواع:
✔ مسحوق جاف - جيد للتفتيش الميداني
✔ الجزيئات الرطبة - يوفر حساسية أفضل
✔ جزيئات الفلورسنت - يستخدم تحت ضوء الأشعة فوق البنفسجية لتحقيق أقصى قدر من الرؤية
🔹 الأشعة فوق البنفسجية أو الضوء الأبيض: ضروري لتفتيش MPT الفلورسنت.
🔹 أدوات التنظيف وإعداد السطح: يضمن التصاق الصحيح للجزيئات على السطح.
قيود اختبار الجسيمات المغناطيسية
❌ يعمل فقط على المواد المغناطيسية - لا يمكن استخدامه على الألومنيوم أو النحاس أو الفولاذ المقاوم للصدأ (مواد غير مغناطيسية).
❌ تحضير السطح مطلوب - ملوثات مثل الزيت أو الشحوم أو الأوساخ يمكن أن تؤثر على النتائج.
❌ يجب تطبيق المجال المغناطيسي بشكل صحيح - قد يؤدي المغنطة غير الصحيحة إلى غاب عن العيوب.
❌ عمق اختراق محدود - يكتشف فقط عيوب السطح والقريبة من السطح، وليس العيوب الداخلية العميقة.
المعايير والشهادات لاختبار الجسيمات المغناطيسية
لضمان الدقة والموثوقية ، يتبع MPT المعايير الدولية:
أستم E1444 - الممارسة القياسية لاختبار الجسيمات المغناطيسية.
ISO 9934-1 - المعيار الدولي لإجراءات MPT.
ASME القسم v - متطلبات NDT لأوعية الضغط والأنابيب.
في 1290 - المعيار الأوروبي لتفتيش اللحام باستخدام MPT.
الأسئلة الشائعة حول الاختبار بالموجات فوق الصوتية
1. ما نوع العيوب التي يمكن أن تكتشفها MPT؟
يمكن أن يكتشف MPT الشقوق السطحية والقريبة من السطح ، الادراج ، المسامية ، لفات ، والدرزات.
2. ما هي المواد التي يمكن اختبارها باستخدام MPT؟
فقط المواد المغناطيسية مثل سبائك الحديد والصلب والنيكل.
3. هل يمكن للاختبار الجسيمات المغناطيسية اكتشاف العيوب العميقة؟
لا ، MPT يقتصر على عيوب السطح والقريبة من السطح.
4. ما هو الفرق بين MPT الجاف والرطب؟
الرطب MPT هو أكثر حساسية ومثالية ل اكتشاف عيوب غرامة، في حين أن MPT الجاف أفضل للتطبيقات الميدانية.
5. هل اختبار الجسيمات المغناطيسية آمن؟
نعم ، MPT هو أ غير خطير ، غير تدمر طريقة.
6. ما هي الصناعات التي تستخدم عادةً MPT؟
Aerospace, automotive, oil & gas, manufacturing, and power plants.
7. كيف يختلف MPT عن الاختبار بالموجات فوق الصوتية (UT)؟
MPT يكتشف تشققات السطح، بينما يكتشف UT العيوب الداخلية.
8. هل تؤثر الطلاء أو الطلاء على نتائج MPT؟
نعم، thick coatings (>0.005 inches) can reduce sensitivity.
9. هل يمكن أن يكون MPT آليًا؟
نعم ، يتم استخدام أنظمة MPT الآلية عمليات تفتيش الإنتاج الضخمة.
10. ما هي التكلفة النموذجية لاختبار MPT؟
تختلف التكاليف بناءً على المعدات ومنطقة التفتيش وخبرة فني ، ولكن MPT عمومًا بسعر معقول.
