Bloco de calibração ASME para tubulação - padrão de referência ultrassônica para conformidade com o código
Um Bloco de calibração ASME para tubulação é um padrão de referência ultrassônico especialmente projetado usado para Calibrar e validar o equipamento de teste ultrassônico (UT) conforme Caldeira ASME e código do vaso de pressão, seção v. Este bloco é particularmente usado em Inspeções de solda de tubo, garantir que os detectores de falhas estejam ajustados com precisão para espessura, ângulo, resolução, sensibilidade, e Calibração à distância.
Ndtmachine fornece bloco de calibração ASME de ponta para tubulação . Entre em contato conosco e obtenha seus suprimentos NDT a preço acessível.

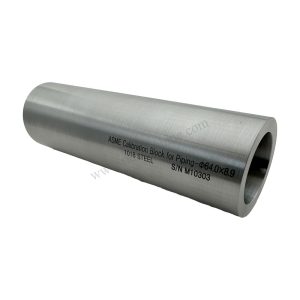

Bloco de calibração para venda de tubulação
Os blocos de calibração ASME são feitos de a mesma especificação de material e geometria como a tubulação sendo testada e é essencial para garantir Conformidade de código, Assim, repetibilidade, e confiabilidade de inspeção em indústrias como power generation, petrochemicals, oil & gas, e tratamento de água.
-
Consulte Mais informaçãoOlhada rápida -
Consulte Mais informaçãoOlhada rápida -
Consulte Mais informaçãoOlhada rápida -
Consulte Mais informaçãoOlhada rápida -
Consulte Mais informaçãoOlhada rápida -
Consulte Mais informaçãoOlhada rápida -
Consulte Mais informaçãoOlhada rápida -
Consulte Mais informaçãoOlhada rápida
Design e recursos
| Recurso | Descrição |
|---|---|
| Curvatura do tubo | O bloco é cortado da tubulação real ou curvo para corresponder aos diâmetros específicos do tubo |
| Correspondência de material | Mesmo material e nota que o item em teste (por exemplo, ASTM A106, A333, A312) |
| Entalhes/falhas | Inclui entalhes conhecidos ou orifícios perfurados para simular defeitos de solda |
| Calibração de cisalhamento/longitudinal | Projetado para feixe de ângulo e calibração de feixe reto |
| Identificação gravada | Inclui número de calor, especificação de material, ID do bloco e localização de falha |
| Usinagem de precisão | Todas as falhas e superfícies são usinadas em CNC a tolerâncias apertadas |
| Certificação rastreável | Inclui relatório dimensional e certificado de material, geralmente com rastreabilidade NIST |
Dimensões e configurações padrão
Os blocos de calibração da ASME para tubulação podem variar, mas normalmente seguem:
| Tamanho do tubo | Segmento de bloco | Diâmetro (de) | Espessura da parede | Imperfeições |
|---|---|---|---|---|
| 4 ”a 24” | Seção 1/4 ou 1/2 | Matches Teste Tubo | Matches Teste Tubo | EDM Notches ou SDHs |
Os blocos podem ser fabricados como:
Segmentos completos de tubos
Segmentos de trimestre de tubulação
Replicas de solda
Geometrias personalizadas
As falhas são introduzidas nas principais zonas de solda (raiz, dedo do pé, centro) para simular Falta de fusão (LOF), Assim, Falta de penetração (LOP), e Rachaduras.
Aplicações de blocos de calibração de tubulação ASME
1. Geração de energia
Tubulação de caldeira
Linhas de vapor de alta pressão
Tubulação de entrada de turbina
2. Oil & Gas
Soldas de pipeline onshore e offshore
Tubulação de refinaria
Tubula de planta de GNL
3. Indústria petroquímica
Processar tubulação sob ASME B31.3
Linhas de reator
Sistemas de loop de corrosão
4 instalações de tratamento de água
Linhas de água de alta pressão
Soldas de tubo de aço inoxidável
5. Indústria nuclear
Sistemas de tubulação de plantas nucleares
ASME Seção XI Blocos de Inspeção em Serviço
Padrões e conformidade de código
Os blocos de calibração da ASME são fabricados para se reunir:
ASME Seção V, Artigo 4 - Exame ultrassônico
ASME B31.1 e B31.3 - tubulação de energia e processo
ASME Seção IX - Qualificações de soldagem
ASME Section VIII Div. 1 & 2 - vasos de pressão
ASTM E164 / ASTM E127 / ASTM E317 - Orientação de calibração da UT
ISO 2400 / ISO 7963 - para equivalência internacional
Opções de personalização
| Opção | Descrição |
|---|---|
| Tamanho do tubo/espessura da parede | De 2 ”a 48” ou mais |
| Tipo de falha | Notches de EDM, orifícios perfurados laterais (SDH), orifícios de fundo plano (FBH) |
| Localização da falha | Raiz, dedão, tampa, face de fusão, id/od |
| Acabamento superficial | Usinado ou como soldado |
| Certificação de material | Mtr incluído; Certs opcionais com a capacidade de NIST |
| Revestimento/sobreposição | Pode simular sobreposições resistentes à corrosão |
Vantagens de usar um bloco de calibração ASME
| Beneficiar | Descrição |
|---|---|
| Conformidade de código | Atende à ASME e aos padrões internacionais |
| Calibração confiável | Simulação precisa de falhas em locais específicos |
| Repetibilidade | Garante a consistência de consteção entre turnos e sites |
| Documentação | Vem com certificados completos dimensionais e materiais |
| Adaptado para tubulação | Corresponde à curvatura e resposta acústica do material de teste |
| Apoia a qualificação do procedimento | Essencial para procedimento e qualificação do operador (PQR, WPS, etc.) |
Dicas de manutenção e manuseio
Limpo após cada uso Para evitar o acúmulo de resíduos de acoplamento
Armazene em recipientes secos e acolchoados Para evitar corrosão e impacto danos
Recalibrar ou re-certificar anualmente, especialmente em ambientes de alto uso
Evite moer ou modificar as áreas de falha, pois invalida a calibração
Use fixos ou acessórios adequados Durante as inspeções para prevenir o movimento
Perguntas frequentes (FAQ)
1. O que é um bloco de calibração ASME?
Um bloco de calibração ASME é um padrão de referência UT projetado para cumprir o código ASME, usado principalmente para calibração do detector de falhas na inspeção de tubulação e vaso de pressão.2. Quais materiais são usados para criar esses blocos?
Os blocos são feitos da mesma especificação de material e grau que o tubo ou vaso está sendo inspecionado, como A106 gr B, A333 ou aços inoxidáveis como A312.3. Os blocos de calibração são padronizados?
Enquanto a geometria e a colocação de falhas seguem as diretrizes da ASME, cada bloco é feito sob medida para corresponder às dimensões e materiais do componente real em teste.4. Que tipos de falhas estão incluídos?
Os tipos de falhas comuns incluem entalhes de EDM, orifícios perfurados laterais, orifícios de fundo plano e defeitos às vezes incorporados, como lof ou rachaduras.5. Como esses blocos são certificados?
Cada bloco é entregue com certificação dimensional e de material, incluindo frequentemente calibração tratável com NIST para geometria de falhas.6. Os blocos ASME podem ser usados para calibração do feixe de ângulo?
Sim, especialmente para a calibração do transdutor de ondas de cisalhamento, onde a curvatura do bloco simula a superfície do tubo do mundo real.7. Com que frequência os blocos devem ser re-certificados?
Anualmente é recomendado ou ditado pelo seu programa de qualidade do NDT.8. Você oferece frete internacional?
Sim, nossos blocos de calibração podem ser enviados em todo o mundo com documentação de conformidade.9. Você pode me ajudar a escolher o bloco certo?
Absolutamente! Nossos engenheiros da NDT podem recomendar o bloco ideal com base nas especificações do seu tubo, código de inspeção, requisitos de falha e orçamento.10. Esses blocos são adequados para o treinamento do operador?
Sim, muitos centros de treinamento usam blocos ASME de vários defeitos para simular cenários de detecção de falhas no mundo real.Por que os clientes globais nos escolhem?
