Mesure d'épaisseur est l'une des applications les plus importantes des tests non destructifs car elle permet aux inspecteurs de déterminer l'épaisseur restante de la paroi ou de la section d'un composant. sans l'ouvrir. Dans la pratique industrielle, la méthode CND la plus courante pour cette tâche est mesure d'épaisseur par ultrasons, qui est basé sur la mesure du temps nécessaire à une impulsion ultrasonore pour traverser un matériau et revenir de la paroi arrière. OIN 16809 couvre les principes de la mesure d'épaisseur par ultrasons par contact direct, et ASNT identifie la mesure d'épaisseur comme l'un des principaux objectifs industriels des tests par ultrasons.
La mesure d'épaisseur par ultrasons est largement utilisée car elle peut souvent être effectuée d'un seul côté, ce qui le rend pratique pour les tuyaux, les réservoirs, les appareils sous pression, les éléments structurels, les pièces usinées et de nombreux autres composants où l'accès direct aux deux côtés est impossible ou peu pratique. ASTM E797/E797M décrit la mesure manuelle de l'épaisseur par ultrasons comme un méthode d'écho d'impulsion par contact unilatéral, et les directives générales de l'UT mettent également en évidence l'accès unilatéral comme l'un des avantages majeurs de la technique.
Que signifie la mesure d'épaisseur en CND
En CND, la mesure de l'épaisseur fait généralement référence à la détermination de la épaisseur locale d'un composant solide afin que l'utilisateur puisse confirmer les dimensions de fabrication, surveiller la corrosion ou l'érosion, ou évaluer si la pièce répond toujours aux exigences minimales de conception. Lors de l'inspection en service, la mesure de l'épaisseur est particulièrement importante car la perte de paroi se développe souvent progressivement et une détection précoce permet d'éviter les fuites, les ruptures ou les faiblesses structurelles. ASTM E797/E797M note que la mesure d'épaisseur par ultrasons est largement utilisée pour déterminer amincissement des parois des équipements de traitement causé par la corrosion et l'érosion.
La mesure d’épaisseur n’est donc pas seulement une tâche de contrôle dimensionnel. C'est aussi un tâche d'intégrité des actifs. En fabrication, il confirme qu'une pièce répond aux exigences des dessins ou des spécifications. En maintenance, il montre la quantité de mur restant et si l'amincissement est localisé, général ou progresse dans le temps. La présentation UT d’ASNT et les conseils en matière de jauge d’épaisseur placent tous deux la mesure d’épaisseur au centre de l’inspection par ultrasons industrielle pratique.

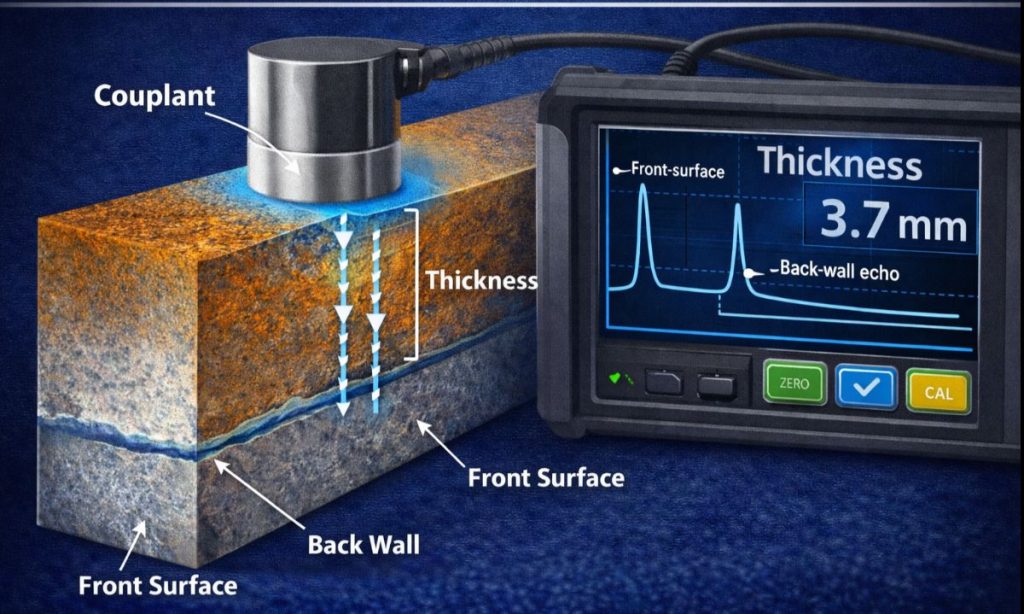

Comment fonctionne la mesure d'épaisseur par ultrasons
Le principe de fonctionnement est simple. Une sonde envoie une courte impulsion ultrasonore dans le matériau. L'impulsion traverse la pièce, se reflète depuis la surface lointaine et retourne à l'instrument. La jauge mesure le temps de vol de cet écho. Une fois la vitesse du son du matériau connue, l’épaisseur peut être calculée à partir du temps de parcours. La norme ISO 16809 définit la mesure d'épaisseur par ultrasons comme une méthode par contact direct basée sur mesure du temps de vol des impulsions ultrasonores uniquement, et ASTM E797/E797M décrit le même principe d'écho d'impulsion de contact.
En termes simples, l’épaisseur est déterminée à partir de :
Épaisseur = vitesse du son × temps / 2
La division par deux est nécessaire car le son se propage jusqu'au mur du fond puis revient à la sonde. C'est pourquoi c'est correct vitesse du matériau est si important. Si l'instrument est réglé sur la mauvaise vitesse du son
Pourquoi la mesure de l'épaisseur est si importante
La mesure de l'épaisseur est l'un des moyens les plus rapides d'évaluer l'état d'un composant susceptible de perdre sa paroi en raison de corrosion, érosion, abrasion ou usure. Il est largement utilisé dans le secteur pétrolier et gazier, les usines de transformation, la production d’électricité, l’inspection des navires, la fabrication métallique et la maintenance des infrastructures, car l’amincissement commence souvent bien avant qu’une défaillance visible ne se produise. L'ASNT identifie la mesure de l'épaisseur comme un objectif principal de l'UT industriel, et la pratique standard reconnaît l'évaluation de l'amincissement des parois comme l'une des principales utilisations de la mesure manuelle de l'épaisseur par ultrasons.
Un autre avantage majeur est que la mesure de l’épaisseur peut être effectuée sur de nombreux matériaux techniques différents, et pas seulement sur l’acier. Les jauges d'épaisseur à ultrasons sont couramment utilisées sur métaux, plastiques, composites, fibre de verre, céramique et verre lorsque le matériau transmettra le son de manière suffisamment cohérente pour une synchronisation fiable. Les directives générales relatives aux jauges d'épaisseur indiquent également que certains matériaux tels que le bois, le béton, le papier et la mousse ne conviennent généralement pas à la mesure d'épaisseur par ultrasons conventionnelle.
Principales applications de la mesure d'épaisseur

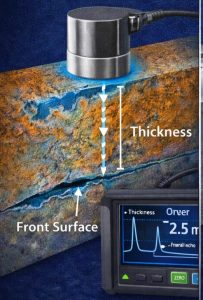

Surveillance de la corrosion et de l'érosion
Il s’agit de l’application industrielle la plus courante. La mesure de l'épaisseur est utilisée pour surveiller tuyaux, réservoirs, récipients, échangeurs, acier de construction et autres actifs qui peut perdre du mur pendant le service. En enregistrant les valeurs d'épaisseur au fil du temps, les équipes de maintenance peuvent identifier le taux de perte des murs et planifier la réparation ou le remplacement avant qu'une panne ne se produise.

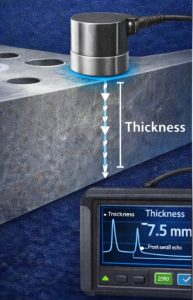

Fabrication et contrôle qualité
La mesure de l'épaisseur est également largement utilisée dans la fabrication pour vérifier que les pièces répondent aux exigences de conception. Cela comprend :
épaisseur des plaques et des tôles,
épaisseur de paroi des tuyaux et des tubes,
vérification des composants usinés,
épaisseur des pièces plastiques et composites,
contrôle des produits laminés et extrudés.
Les directives générales sur les jauges d'épaisseur indiquent que la mesure par ultrasons est utilisée dans de nombreuses industries pour le contrôle qualité des produits en métal, en plastique, en composite, en fibre de verre, en céramique et en verre.

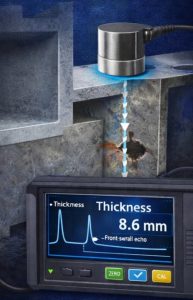

Inspection à accès unilatéral
L'une des principales raisons pour lesquelles la mesure d'épaisseur par ultrasons est préférée à la mesure mécanique est que l'inspecteur a généralement besoin d'accéder à un seul côté de la pièce. Ceci est particulièrement important pour les canalisations installées, les cuves fermées, les grands réservoirs et les structures inaccessibles. Les jauges d'épaisseur sont souvent sélectionnées spécifiquement parce que les pieds à coulisse, les micromètres ou les méthodes mécaniques directes ne peuvent pas être utilisés dans ces situations.
Jauge d'épaisseur vs détecteur de défauts
Une source courante de confusion est la différence entre un jauge d'épaisseur et un détecteur de défauts. Les deux utilisent le même principe ultrasonique de base, mais ils sont optimisés pour des tâches différentes. Une jauge d'épaisseur est conçue principalement pour donner une lecture numérique de l'épaisseur rapidement et de manière fiable. Un détecteur de défauts est conçu pour une évaluation plus large des signaux, y compris les discontinuités internes, les portes, DAC/TCG, et plus complexe Un scanner interprétation.
Pour la plupart des travaux courants de perte de mur, un jauge d'épaisseur est le meilleur choix car il est plus rapide et plus simple. Si la demande implique caractérisation des défauts, analyse de l'écho, géométrie complexe ou nécessité de distinguer les réponses de la paroi arrière des réflecteurs internes, un détecteur de défauts ou un système UT avancé peut être plus approprié.
Jauge d'épaisseur NDTMachine
NDTMecteur de défauts de machine
Types de sondes utilisés dans la mesure d'épaisseur
La sélection de la sonde a un effet direct sur la qualité des mesures.
Sondes de contact monoélément sont couramment utilisés pour la mesure générale de l'épaisseur sur des matériaux relativement lisses et des géométries simples. Ils fonctionnent bien lorsque l'état de la surface avant est bon et que le mur est suffisamment épais pour que la zone morte près de la surface ne soit pas un problème majeur.
Sondes à double élément sont souvent préférés pour les mesures de corrosion et de surfaces rugueuses, car ils améliorent les performances près de la surface et aident à stabiliser les lectures sur des surfaces piquées ou dégradées. Ces sondes sont particulièrement courantes dans les jauges de corrosion et les inspections de maintenance.
Ligne à retard ou sondes spéciales sont utilisés lorsque des matériaux minces, des surfaces chaudes ou des conditions de mesure particulières nécessitent une séparation améliorée de la surface avant ou une entrée sonore contrôlée. Pour des applications plus avancées, des approches sans contact ou par immersion peuvent également être utilisées, notamment dans les systèmes de production ou l'inspection automatisée.
Qu'est-ce qui affecte la précision de la mesure de l'épaisseur
Plusieurs variables affectent la précision de la mesure de l'épaisseur.
Vitesse du matériau
La jauge doit être réglée sur la vitesse du son adaptée au matériau. Même de petites erreurs de vitesse produisent des erreurs d’épaisseur. C'est l'un des premiers éléments d'étalonnage qu'un opérateur doit vérifier. Les instructions de configuration standard pour les jauges d'épaisseur identifient étalonnage de la vitesse comme exigence fondamentale.
État des surfaces
Les surfaces rugueuses, corrodées, sales, peintes ou entartrées peuvent réduire la qualité du couplage et dégrader la stabilité du signal. Dans les travaux de corrosion, le problème n'est pas seulement d'obtenir une lecture, mais aussi d'obtenir un digne de confiance lecture à partir du vrai mur restant et non à partir d'un pic local ou d'un signal instable. ASTM E797/E797M note également que la norme est principalement destinée aux composants plats avec des surfaces parallèles et a une applicabilité limitée pour les surfaces non parallèles ou concentriques.
Géométrie
Les pièces très courbées, effilées ou irrégulières peuvent être plus difficiles à mesurer avec précision car l'écho de la paroi arrière peut ne pas revenir proprement à la sonde. C'est l'une des raisons pour lesquelles la taille de la sonde et les caractéristiques du faisceau doivent correspondre à la géométrie du composant. ASTM E797/E797M note explicitement une applicabilité limitée lorsque les surfaces ne sont pas parallèles ou concentriques.
Température
La vitesse du matériau change avec la température et le comportement du couplant change également. La pratique standard d'écho d'impulsion manuel de la norme ASTM E797/E797M s'applique aux mesures à des températures ne dépassant pas 93 °C (200 °F), ce qui constitue une limite pratique importante pour la mesure de contact standard, à moins qu'une procédure dédiée à haute température ne soit utilisée.
Paramètres de configuration
Les jauges d'épaisseur ne fonctionnent pas avec précision avec un seul réglage universel. Les instructions de configuration indiquent que les paramètres matériels et logiciels affectant la forme de l'impulsion, le traitement de l'écho et la synchronisation doivent être adaptés au transducteur, au matériau et à la plage d'épaisseur. En d’autres termes, une configuration appropriée fait partie de la méthode de mesure et non un supplément facultatif.
Calibrage en mesure d'épaisseur
L'étalonnage est essentiel car la mesure d'épaisseur par ultrasons est un indirect méthode. L'instrument ne « voit pas l'épaisseur » directement ; il mesure le temps et convertit ce temps en épaisseur à l'aide des valeurs de configuration. L'ASTM E797/E797M fournit la pratique de base pour la mesure manuelle de l'épaisseur par écho d'impulsion et par contact, tandis que la norme ISO 16809 donne les principes généraux de la mesure de l'épaisseur par ultrasons par contact direct. La norme ISO de mesure de l’épaisseur a été révisée et le site ISO montre que ISO 16809:2017 a été retirée et remplacée par ISO 16809:2025.
Dans les travaux pratiques, l'étalonnage des mesures d'épaisseur comprend généralement :
vérifier ou régler la vitesse du matériau,
vérifier zéro,
confirmer la lecture sur un étalon connu,
et valider les performances avec la sonde choisie sur le type de matériau réel.
Les instructions de configuration de la jauge d'épaisseur soulignent explicitement l'importance de l'étalonnage de la vitesse et du zéro, ainsi que l'adaptation de la configuration à la sonde et à l'application.
Erreurs courantes dans la mesure de l'épaisseur
Une erreur courante consiste à traiter chaque travail d’épaisseur comme un travail de base en matière de jaugeage. Si le composant présente des piqûres, des complications de revêtement, des réflecteurs internes, une corrosion sévère ou une géométrie inhabituelle, une simple lecture numérique peut ne pas suffire. Dans ces cas-là, l’examen de la forme d’onde ou une approche de type détecteur de défauts peut s’avérer plus fiable.
Une autre erreur courante consiste à utiliser une sonde inappropriée pour l'état de la surface. L'acier corrodé, les tôles fines, les plastiques et les pièces à haute température ne répondent pas tous bien au même style ou aux mêmes réglages de sonde. Les paramètres de sélection et de configuration du transducteur doivent correspondre à l’application.
Une troisième erreur courante consiste à se fier à la lecture sans tenir compte des limites de la méthode. ASTM E797/E797M indique que la norme est principalement destinée aux composants plats avec des surfaces parallèles et met en garde contre une applicabilité limitée pour les surfaces non parallèles ou concentriques. Cela signifie que la mesure de l’épaisseur doit toujours être traitée comme un processus technique et non comme une simple pression sur un bouton.
Conclusion
La mesure de l'épaisseur est l'une des tâches CND les plus pratiques et les plus précieuses car elle prend en charge à la fois Contrôle de qualité et intégrité des actifs. La mesure de l'épaisseur par ultrasons permet aux inspecteurs de travailler d'un seul côté, de mesurer de nombreux matériaux techniques et de surveiller la perte de paroi avant qu'elle ne devienne un problème de sécurité ou de fiabilité.
La clé pour obtenir des résultats fiables ne réside pas seulement dans le choix d’une jauge. C'est choisir le bon méthode de mesure, sonde, approche d'étalonnage et logique d'inspection pour le composant réel et l'état de service. Lorsque ceux-ci sont correctement adaptés, la mesure d’épaisseur par ultrasons reste l’un des outils les plus efficaces et les plus fiables en matière de CND industriel.
FAQ
Qu’est-ce que la mesure d’épaisseur en CND ?
La mesure de l'épaisseur en CND est la détermination non destructive de l'épaisseur locale du matériau, le plus souvent par des méthodes d'écho d'impulsion ultrasonique qui chronométrent l'écho de la paroi arrière d'un côté du composant.
A quoi sert la mesure d’épaisseur par ultrasons ?
Il est principalement utilisé pour la surveillance de la corrosion et de l'érosion, la vérification de l'épaisseur des parois, le contrôle qualité de la fabrication et l'inspection par accès unilatéral des composants installés tels que les tuyaux et les réservoirs.
Quelle est la différence entre une jauge d'épaisseur et un détecteur de défauts ?
Une jauge d'épaisseur est optimisée pour des lectures rapides d'épaisseur, tandis qu'un détecteur de défauts est conçu pour une analyse d'écho plus large et une évaluation des discontinuités internes.
Les jauges d'épaisseur à ultrasons peuvent-elles mesurer les non-métaux ?
Oui. Les matériaux courants comprennent les métaux, les plastiques, les composites, la fibre de verre, la céramique et le verre, à condition que la propagation du son soit adaptée à la méthode.
Quelles normes sont les plus importantes pour la mesure de l’épaisseur ?
Les deux références les plus importantes sont OIN 16809 pour les principes de mesure d'épaisseur par ultrasons et ASTM E797/E797M pour la pratique manuelle de la mesure de contact par écho d'impulsion ultrasonique. Le site ISO indique que l'ISO 16809:2025 est la révision actuelle remplaçant l'édition 2017 retirée.
