Kiểm tra hạt từ tính (MPT) - Hướng dẫn toàn diện
Kiểm tra hạt từ tính (MPT) là a Kiểm tra không phá hủy (NDT) kỹ thuật được sử dụng để phát hiện Các khiếm khuyết bề mặt và gần bề mặt trong các vật liệu sắt từ như sắt, niken, coban và hợp kim của họ. Nó được sử dụng rộng rãi trong Kiểm tra mối hàn, đánh giá tính toàn vẹn cấu trúc và kiểm soát chất lượng trong các ngành công nghiệp như ô tô, hàng không vũ trụ, sản xuất và sản xuất điện.
Ndtmachine cung cấp thử nghiệm hạt từ tính cao cấp (MT). Liên hệ với chúng tôi và nhận nguồn cung cấp NDT của bạn với giá cả phải chăng.
Bán thử nghiệm hạt từ tính
MPT là nhanh chóng, hiệu quả về chi phí và rất nhạy cảm Để phá vỡ bề mặt và các khiếm khuyết dưới bề mặt, làm cho nó trở thành một công cụ thiết yếu để đảm bảo độ tin cậy và an toàn của vật liệu.
Các ứng dụng của xét nghiệm hạt từ tính (MPT)
Kiểm tra mối hàn
Phát hiện các vết nứt, thiếu phản ứng tổng hợp, độ xốp và bao gồm xỉ.
Công nghiệp ô tô
Đảm bảo Khối động cơ, trục và bánh răng không có khuyết tật.
Hàng không vũ trụ và Hàng không
Được sử dụng để kiểm tra thiết bị hạ cánh máy bay, các bộ phận động cơ và các cấu trúc quan trọng.
Nhà máy điện và đường ống
Phát hiện Khiếm khuyết liên quan đến ăn mòn TRONG nồi hơi, tuabin và đường ống.
Thép và sản xuất nặng
Xác minh Đúc và rèn toàn vẹn.
Các loại phương pháp kiểm tra hạt từ tính
Phương pháp này sử dụng Bột sắt khô áp dụng cho bề mặt thử nghiệm dưới từ trường mạnh. Nó là lý tưởng cho Phát hiện các khuyết tật bề mặt và gần bề mặt trong các thành phần tiếp xúc với nhiệt độ cao.
🔹 Ứng dụng:
Kiểm tra mối hàn
Các cấu trúc thép lớn
✔ Đúc và rèn
🔹 Thuận lợi:
✔ Dễ áp dụng trong điều kiện hiện trường
Thích hợp cho các bộ phận nhiệt độ cao
🔹 Hạn chế:
❌ ít nhạy cảm hơn với vết nứt rất tốt so với MPT ướt
❌ Yêu cầu a từ trường mạnh cho hiệu quả
Thử nghiệm hạt từ tính (WET MPT)
Trong phương pháp này, Các hạt sắt từ được treo trong một chất lỏng (dầu hoặc nước) và phun hoặc chảy vào bề mặt thử nghiệm dưới từ trường. Các hạt cung cấp khả năng di chuyển và nhạy cảm tốt hơn để phát hiện Khiếm khuyết bề mặt tốt.
🔹 Ứng dụng:
Kiểm tra thành phần chính xác
Các ngành công nghiệp hàng không vũ trụ và ô tô
Thử nghiệm độ chính xác cao
🔹 Thuận lợi:
✔ Nhạy cảm hơn hơn mpt khô
Cung cấp Trực quan hóa khiếm khuyết tốt hơn
🔹 Hạn chế:
❌ Yêu cầu Làm sạch bề mặt thích hợp
Vật liệu ướt cần xử lý và xử lý cẩn thận
Phương pháp này sử dụng Các hạt từ tính huỳnh quang dưới UV (ánh sáng đen) chiếu sáng để phát hiện các khiếm khuyết. Nó là rất nhạy cảm và lý tưởng cho kiểm tra quan trọng yêu cầu Độ chính xác và rõ ràng.
🔹 Ứng dụng:
Các ngành công nghiệp hàng không vũ trụ và hạt nhân
Sản xuất có độ chính xác cao
Kiểm tra mối hàn quan trọng về an toàn
🔹 Thuận lợi:
✔ Độ nhạy cao nhất để phát hiện khiếm khuyết
Hoạt động tốt cho Các thành phần hình dạng phức tạp
🔹 Hạn chế:
❌ Yêu cầu điều kiện ánh sáng kiểm soát
❌ Thêm đắt hơn MPT thông thường
Kiểm tra hạt từ tính còn lại
Thay vì áp dụng từ trường liên tục, Phần được từ hóa trước tiên và sau đó các hạt được áp dụng trong khi trường được loại bỏ. Phương pháp này rất hữu ích để phát hiện Khiếm khuyết tiềm ẩn đó vẫn là từ hóa sau quá trình sản xuất.
🔹 Ứng dụng:
Các bộ phận máy móc lớn
Kiểm tra trường của các cấu trúc nặng
🔹 Thuận lợi:
Thích hợp cho các bộ phận không thể duy trì từ trường liên tục
🔹 Hạn chế:
❌ Yêu cầu Vật liệu giữ lại cao
❌ Ít hiệu quả hơn để phát hiện khiếm khuyết tốt
Kiểm tra hạt từ tính hoạt động như thế nào?
Kiểm tra hạt từ tính dựa trên nguyên tắc không liên tục (như vết nứt hoặc khoảng trống) trong vật liệu sắt từ phá vỡ dòng chảy của từ trường. Khi một từ trường được áp dụng cho vật liệu:
Nếu vật liệu là không có khiếm khuyết, từ trường chảy đồng đều.
Nếu vật liệu có một khiếm khuyết bề mặt hoặc gần bề mặt, từ trường rò rỉ ở sự gián đoạn, tạo ra một rò rỉ thông lượng từ tính.
Khỏe Các hạt sắt từ (khô hoặc ướt) được áp dụng cho bề mặt.
Các hạt tích lũy tại khiếm khuyết, làm cho nó Có thể nhìn thấy dưới ánh sáng thích hợp hoặc chiếu sáng UV huỳnh quang.
🔹 Từ trường điển hình được sử dụng: Dòng điện trực tiếp (DC) hoặc dòng điện xen kẽ (AC), được áp dụng thông qua các điện vị, nam châm vĩnh cửu hoặc ách.
Các thành phần chính của xét nghiệm hạt từ tính
🔹 Nguồn từ trường: Được sử dụng để tạo ra một từ trường trong vật liệu. Các nguồn phổ biến bao gồm:
✔ Yokes điện từ - di động và được sử dụng rộng rãi
✔ Nam châm vĩnh cửu - Không cần điện
✔ Từ hóa cuộn dây - Được sử dụng để từ hóa vòng tròn
🔹 Hạt từ tính: Những hạt này tích lũy tại các khuyết tật, làm cho chúng nhìn thấy được. Các loại bao gồm:
✔ Bột khô - Tốt cho kiểm tra hiện trường
✔ Các hạt ướt - Cung cấp độ nhạy tốt hơn
✔ Các hạt huỳnh quang - Được sử dụng dưới ánh sáng UV để hiển thị tối đa

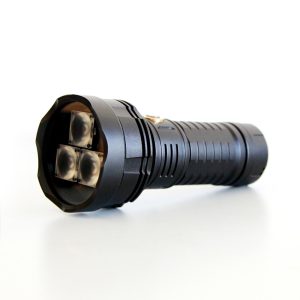

🔹 UV hoặc ánh sáng trắng: Cần thiết cho kiểm tra MPT huỳnh quang.
🔹 Công cụ làm sạch và chuẩn bị bề mặt: Đảm bảo độ bám dính thích hợp của các hạt vào bề mặt.
Hạn chế của xét nghiệm hạt từ tính
❌ Chỉ hoạt động trên vật liệu sắt từ - Không thể được sử dụng trên nhôm, đồng hoặc thép không gỉ (vật liệu không từ tính).
❌ Cần chuẩn bị bề mặt - Chất gây ô nhiễm như dầu, mỡ, hoặc bụi bẩn có thể ảnh hưởng đến kết quả.
❌ Từ trường phải được áp dụng đúng cách - Từ hóa không chính xác có thể dẫn đến bỏ lỡ khiếm khuyết.
❌ Độ sâu thâm nhập hạn chế - Chỉ phát hiện Các khiếm khuyết bề mặt và gần bề mặt, không phải là sai sót nội bộ sâu sắc.
Tiêu chuẩn và chứng chỉ cho xét nghiệm hạt từ tính
Để đảm bảo tính chính xác và độ tin cậy, MPT tuân theo các tiêu chuẩn quốc tế:
ASTM E1444 - Thực hành tiêu chuẩn để kiểm tra hạt từ tính.
ISO 9934-1 - Tiêu chuẩn quốc tế cho các thủ tục MPT.
ASME Phần v - Yêu cầu NDT cho các tàu áp lực và đường ống.
Vào năm 1290 - Tiêu chuẩn châu Âu để kiểm tra mối hàn bằng MPT.
Câu hỏi thường gặp về kiểm tra siêu âm
1. Loại lỗi nào có thể phát hiện MPT?
MPT có thể phát hiện các vết nứt bề mặt và gần bề mặt, vùi, độ xốp, vòng đua và đường may.
2. Những vật liệu nào có thể được kiểm tra bằng MPT?
Chỉ một vật liệu sắt từ Giống như sắt, thép và hợp kim niken.
3. Thử nghiệm hạt từ tính có thể phát hiện các khuyết tật sâu không?
Không, MPT bị giới hạn trong Các khiếm khuyết bề mặt và gần bề mặt.
4. Sự khác biệt giữa MPT khô và ướt là gì?
MPT ướt là nhạy cảm hơn và lý tưởng cho Phát hiện khuyết tật tốt, trong khi MPT khô là Tốt hơn cho các ứng dụng hiện trường.
5. Thử nghiệm hạt từ tính có an toàn không?
Vâng, MPT là một không nguy hiểm, không phá hủy phương pháp.
6. Những ngành công nghiệp thường sử dụng MPT?
Aerospace, automotive, oil & gas, manufacturing, and power plants.
7. MPT khác với xét nghiệm siêu âm (UT) như thế nào?
MPT phát hiện vết nứt bề mặt, trong khi UT phát hiện sai sót bên trong.
8. Lớp phủ hoặc sơn có ảnh hưởng đến kết quả MPT không?
Đúng, thick coatings (>0.005 inches) can reduce sensitivity.
9. MPT có thể được tự động hóa không?
Có, các hệ thống MPT tự động được sử dụng cho Kiểm tra sản xuất hàng loạt.
10. Chi phí điển hình của bài kiểm tra MPT là bao nhiêu?
Chi phí khác nhau dựa trên thiết bị, khu vực kiểm tra và chuyên môn kỹ thuật viên, nhưng MPT nói chung là có thể chi trả.
