11.03.2026 WissenAnwesend MagnetpulverprüfungAnwesend NDT Kommentare deaktiviert An Wechselstrom- und Gleichstrommagnetisierung bei der Magnetpulverprüfung 0

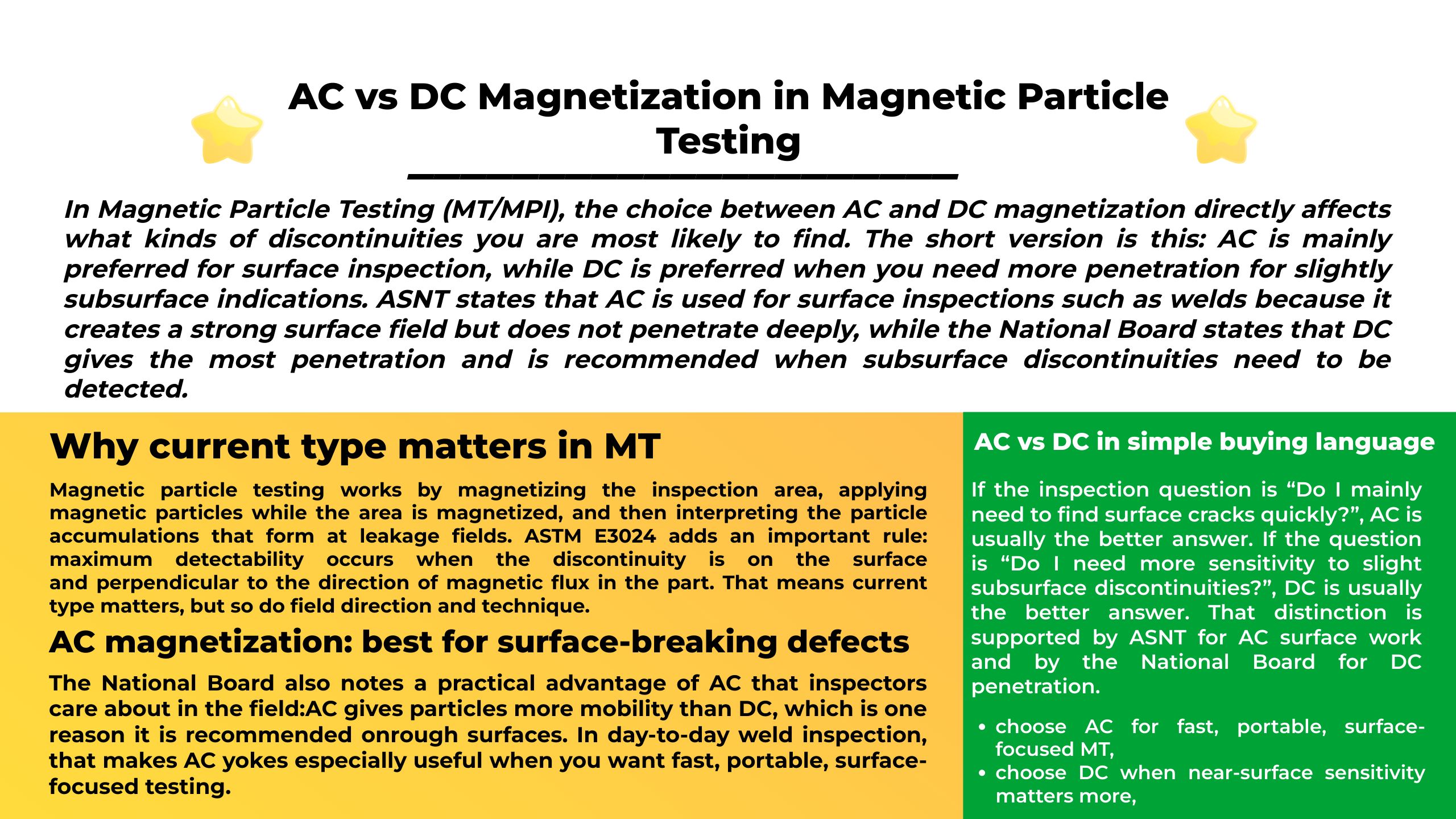

In Magnetpulverprüfung (MT/MPI), die Wahl zwischen Wechselstrom Und Gleichstrom Die Magnetisierung wirkt sich direkt darauf aus, welche Arten von Diskontinuitäten Sie am wahrscheinlichsten finden. Die Kurzfassung ist diese: Wechselstrom wird vor allem für die Oberflächeninspektion bevorzugt, während DC wird bevorzugt, wenn Sie bei leicht unter der Oberfläche liegenden Indikationen eine stärkere Durchdringung benötigen. ASNT gibt an, dass Wechselstrom für Oberflächeninspektionen wie Schweißnähte verwendet wird, da er ein starkes Oberflächenfeld erzeugt, aber nicht tief eindringt, während der Nationaler Vorstand besagt, dass DC die größte Eindringtiefe bietet und wird empfohlen, wenn unterirdische Diskontinuitäten erkannt werden müssen.

Warum der aktuelle Typ in MT wichtig ist

Bei der Magnetpulverprüfung wird der Prüfbereich magnetisiert, magnetische Partikel werden aufgebracht, während der Bereich magnetisiert ist, und anschließend werden die Partikelansammlungen ausgewertet, die sich an Streufeldern bilden. ASTM E3024 fügt eine wichtige Regel hinzu: Die maximale Erkennbarkeit liegt vor, wenn sich die Diskontinuität an der Oberfläche befindet und senkrecht zur Richtung des magnetischen Flusses im Teil. Das bedeutet, dass der aktuelle Typ wichtig ist, aber auch die Feldrichtung und die Technik.

AC-Magnetisierung: am besten für oberflächenbrechende Defekte geeignet

Wechselstrommagnetisierung wird üblicherweise verwendet, wenn das Hauptziel ein ist Oberflächenriss, insbesondere bei Schweißnähten und allgemeinen Fertigungsarbeiten. ASNT gibt ausdrücklich an, dass Wechselstrom verwendet wird Oberflächeninspektionen weil es ein starkes Oberflächenfeld erzeugt, aber nicht tief eindringt.

Das National Board weist auch auf einen praktischen Vorteil von AC hin, der den Inspektoren vor Ort am Herzen liegt: Wechselstrom verleiht Partikeln mehr Mobilität als Gleichstrom, was einer der Gründe ist, warum es empfohlen wird raue Oberflächen. Bei der täglichen Schweißnahtprüfung sind Wechselstromjoche daher besonders nützlich, wenn Sie schnelle, tragbare und oberflächenorientierte Prüfungen wünschen.
Für die Suchabsicht ist dies genau der Grund Wechselstrom-Magnetjoche sind oft die Standardauswahl für:

  • Schweißnahtrissprüfungen,

  • Inspektion der Wärmeeinflusszone,

  • allgemeiner Stahlbau,

  • Wartungsinspektion vor Ort.
    Diese Anwendungsfälle passen gut zu Ihrem Magnetjoch-Produktcluster.

Gleichstrommagnetisierung: bessere Eindringtiefe bei oberflächennahen Fehlern

Wenn das Inspektionsziel nicht nur oberflächenbrechend ist, sondern etwas unter der Oberfläche, DC wird nützlicher. Das erklärt das National Board DC bietet die größte Durchdringung und wird empfohlen, wenn Diskontinuitäten unter der Oberfläche müssen erkannt werden. NTE-ED sagt das Gleiche direkter: Gleichstrom ist bei der Untersuchung auf Defekte unter der Oberfläche sehr wünschenswert, da er ein Magnetfeld erzeugt dringt tiefer in das Material ein.

Das bedeutet nicht, dass DC MT zu einer tiefgreifenden volumetrischen Methode macht. ISO 9934-1 sagt, dass MT in erster Linie anwendbar ist oberflächenbrechende Diskontinuitäten, und während es Diskontinuitäten direkt unter der Oberfläche erkennen kann, ist seine Empfindlichkeit nimmt mit der Tiefe schnell ab. Unter DC sollte also MT verstanden werden mehr oberflächennahe Reichweite, nicht unbegrenzte Durchdringung.

Dadurch eignet sich DC besser, wenn der Käufer Folgendes erwartet:

  • oberflächennahe Rissbildung in ferromagnetischem Stahl,

  • leicht vergrabene Hinweise,

  • dickere oder kritischere Teile, bei denen der Wechselstrom nur an der Oberfläche schwache Leckfelder übersehen kann.

Wechselstrom vs. Gleichstrom in einfacher Kaufsprache

Wenn die Inspektionsfrage lautet „Muss ich vor allem Oberflächenrisse schnell finden?“, AC ist normalerweise die bessere Antwort. Wenn die Frage ist „Benötige ich eine höhere Empfindlichkeit gegenüber geringfügigen Diskontinuitäten im Untergrund?“, DC ist normalerweise die bessere Antwort. Diese Unterscheidung wird von ASNT für AC-Oberflächenarbeiten und vom National Board für DC-Penetration unterstützt.

Mit anderen Worten: Eine praktische Regel für Ihre Kunden lautet:

  • wählen Wechselstrom für schnelle, tragbare, oberflächenfokussierte MT,

  • wählen Gleichstrom wenn die oberflächennahe Empfindlichkeit wichtiger ist,

  • wählen AC/DC-Geräte wenn die Arbeitsplätze variieren und Flexibilität wichtig ist.

Was ist mit halbwellengleichgerichtetem Strom?

Eine erweiterte Version dieses Vergleichs umfasst halbwellengleichgerichteter Strom, weil viele Inspektoren darin einen sinnvollen Mittelweg sehen. NTE-ED stellt dies fest halbwellengleichgerichteter Wechselstrom ist bei der Magnetpulverprüfung äußerst wünschenswert und TWI gibt das an gleichgerichteter Halbwellen-Einphasen-Gleichstrom hat gegenüber Wechselstrom und dem Joch einen Vorteil, da es Unvollkommenheiten erkennen kann bis vielleicht 1 mm unter der Oberfläche, je nach Größe und Ausrichtung.

Das ist wichtig, weil halbwellengleichgerichteter Strom zwei Dinge kombinieren kann, die Prüfer gleichzeitig wollen:

  • mehr Durchdringung als Standard-Wechselstrom,

  • bessere Partikelbewegung als glatter Gleichstrom in einigen praktischen Konfigurationen.

Joch vs. Produktionstechnik: Die aktuelle Wahl ist nur ein Teil der Geschichte

Der aktuelle Typ ist wichtig, aber der Magnetisierungsmethode ist auch wichtig. Auf tragbare Arbeit, die Jochtechnik ist am häufigsten. Das National Board nennt die Jochtechnik die tragbarste und kostengünstigste Methode, und sagt, es sei daher das beliebteste.

Bei Jochen reicht Wechselstrom häufig für Schweißflächen und allgemeine Stahlprüfungen aus. Wenn Prüfer jedoch eine höhere Empfindlichkeit in der Nähe der Oberfläche benötigen, werden gleichstromfähige Systeme oder gleichgerichtete Stromtechniken attraktiver. In Ihrer Magnetjoch-Kategorie wird der AC/DC-Betrieb bereits als Funktionspfad angezeigt, was dieser Suchabsicht gut entspricht.

Bei Verwendung Produkte, TWI fügt eine wichtige Warnung hinzu: Der Strom darf nicht eingeleitet werden, bevor die Spitzen in festem Kontakt sind, oder Lichtbogenbildung kann auftreten und ein Merkmal hinterlassen, das einem Schweißlichtbogenschlag ähnelt. Das TWI stellt außerdem fest, dass halbwellengleichgerichteter Gleichstrom mit Spitzen die Erkennung von Fehlern bis zu etwa 1 mm unter der Oberfläche verbessern kann.

Raue Oberflächen, Partikelmobilität und warum Wechselstrom immer noch viele Feldeinsätze gewinnt

Viele Käufer gehen davon aus, dass „mehr Durchdringung“ automatisch „besser“ bedeutet. In der realen Feldarbeit trifft das nicht immer zu. Das sagt das National Board ausdrücklich AC wird empfohlen, wenn die Oberfläche rau ist, weil AC die Teilchen ergibt mehr Mobilität als DC. Das macht Wechselstrom äußerst praktisch für allgemeine Feldaufgaben wie grobe Schweißnähte, Baustahl und schnelle Wartungskontrollen.

Dies ist einer der Gründe, warum Wechselstromjoche nach wie vor eine so beliebte Produktkategorie sind, obwohl Gleichstrom eine tiefere Magnetisierung bietet. Bei vielen alltäglichen Inspektionen ist der schnellste Weg zur sinnvollen Risserkennung noch immer tragbares Wechselstromjoch + geeignete Partikel + grundlegendes Verifizierungszubehör.

Standards, die Käufer kennen sollten

Für industrielle Anwendungen, ASTM E3024/E3024M legt die Mindestanforderungen für Magnetpulverprüfungen für die allgemeine Industrie fest. Für die Luft- und Raumfahrt, ASTM E1444/E1444M legt die Mindestanforderungen fest und ist speziell für Luft- und Raumfahrtanwendungen gedacht, bei denen das verwendet wird Nassfluoreszenzmethode; ASTM verweist auch industrielle Anwender auf E3024.

Auf der ISO-Seite ISO 9934-1 legt die allgemeinen Grundsätze für die Magnetpulverprüfung fest und macht deutlich, dass MT hauptsächlich ein oberflächenbrechend Methode mit eingeschränkter oberflächennaher Fähigkeit. Dieser Standard ist ein nützlicher Kontext, wenn es darum geht, zu erklären, warum die AC/DC-Auswahl wichtig ist, ändert aber nichts an den grundlegenden Grenzen von MT.

So wählen Sie die richtigen Produkte für NDTMachine aus

Wenn Sie hauptsächlich inspizieren Oberflächenschweißrisse auf ferromagnetischem Stahl, der beste kommerzielle Weg ist normalerweise ein Wechselstrom Magnetjoch-Fehlerdetektor.

Wenn der Kunde eine stärkere Sensibilität benötigt leicht unter der Oberfläche liegende Anzeichen, A DC-fähiger Aufbau oder ein DC-Verifizierungspfad macht mehr Sinn.

Wenn Sie einen umfassenderen MT-Workflow aufbauen möchten, sind die stärksten Add-ons:

Häufige Fehler beim Vergleich von Wechselstrom und Gleichstrom

Ein Fehler besteht darin, anzunehmen, dass Wechselstrom „schwächer“ und Gleichstrom immer „besser“ ist. Der wahre Unterschied liegt nicht nur in der Stärke; es ist wo die Methode am effektivsten ist. ASNT und das National Board unterstützen eine praktischere Sichtweise: AC ist optimiert für Oberflächeninspektion, während DC bevorzugt wird mehr Durchdringung in die oberflächennahe Zone.

Ein weiterer Fehler besteht darin, den aktuellen Typ als einzige Variable zu behandeln. ASTM E3024 besagt, dass die maximale Erkennbarkeit dann gegeben ist, wenn die Diskontinuität vorhanden ist senkrecht zum magnetischen FlussDaher kann eine schlechte Feldrichtung die Empfindlichkeit verringern, unabhängig davon, welchen Stromtyp Sie wählen.

Ein dritter Fehler besteht darin, die Überprüfung zu ignorieren. Ihre eigene DC-Testblockseite stellt einen Testblock korrekt als einen dar tägliche Überprüfung der Systemleistung bevor reale Teile geprüft werden. Genau so sollte ein zuverlässiger MT-Workflow auf einer produktorientierten Website dargestellt werden.

FAQ

Ist Wechselstrom oder Gleichstrom besser für die Magnetpulverprüfung geeignet?

Keines von beiden ist allgemein besser. Wechselstrom eignet sich normalerweise besser für die Oberflächeninspektion, während Gleichstrom ist normalerweise besser, wenn eine oberflächennahe Durchdringung erforderlich ist.

Warum wird Wechselstrom häufig für Schweißnähte verwendet?

ASNT gibt an, dass Wechselstrom verwendet wird Oberflächeninspektionen wie Schweißnähte weil es ein starkes Oberflächenfeld erzeugt, aber nicht tief eindringt.

Warum eignet sich Gleichstrom besser für unterirdische Indikationen?

Das National Board gibt an, dass DC das gibt größte Durchdringung und wird empfohlen, wenn unterirdische Diskontinuitäten erkannt werden müssen, während DC laut NDE-ED tiefer in das Material eindringt.

Was ist der Vorteil von halbwellengleichgerichtetem Strom?

Halbwellengleichgerichteter Strom bietet eine bessere Leistungsfähigkeit in der Nähe der Oberfläche als Wechselstrom, und TWI sagt, dass er Unvollkommenheiten bis zu erkennen kann etwa 1 mm unter der Oberfläche, je nach Größe und Ausrichtung.

Welcher Standard gilt für die industrielle MT und welcher für die Luft- und Raumfahrt?

ASTM E3024/E3024M gilt für die allgemeine Industrie, während ASTM E1444/E1444M gilt für die Luft- und Raumfahrt und bezieht sich speziell auf die Nassfluoreszenzmethode.
