PAUT Block – Calibration & Validation for Phased Array Ultrasonic Testing
Pautenblock, kurz für Phased Array Ultraschalltestblockist eine präzisionsmotorierte Kalibrierung und einen Referenzblock, der in verwendet wird Phased Array -Ultraschalltests (PAUT). Diese Blöcke sind entscheidend für Systemkalibrierung, Sondenvalidierung, fehlerhafte Größe, Strahllenkungund allgemeine Inspektionsgenauigkeit.
Bei PUT verwendet die Ultraschallsonde mehrere kleine Elemente, die in kontrollierten Sequenzen feuern, um den Schallstrahl elektronisch zu steuern und zu fokussieren. PAUT-Blöcke simulieren reale Testbedingungen und Geometrien, sodass Techniker die Einrichtung der Instrumenten validieren, die Einhaltung der Standards sicherstellen und die Erkennung und Charakterisierung des Fehlers verbessern können.
Ndtmachine liefert High-End-Pautblock. Kontaktieren Sie uns und erhalten Sie Ihre NDT -Vorräte zum erschwinglichen Preis.
PUT -Blockverkauf
Phased Array -Ultraschalltests beruht auf einer genauen Kalibrierung und Systemvalidierung für eine präzise Erkennung und Größe des Fehlers.
-

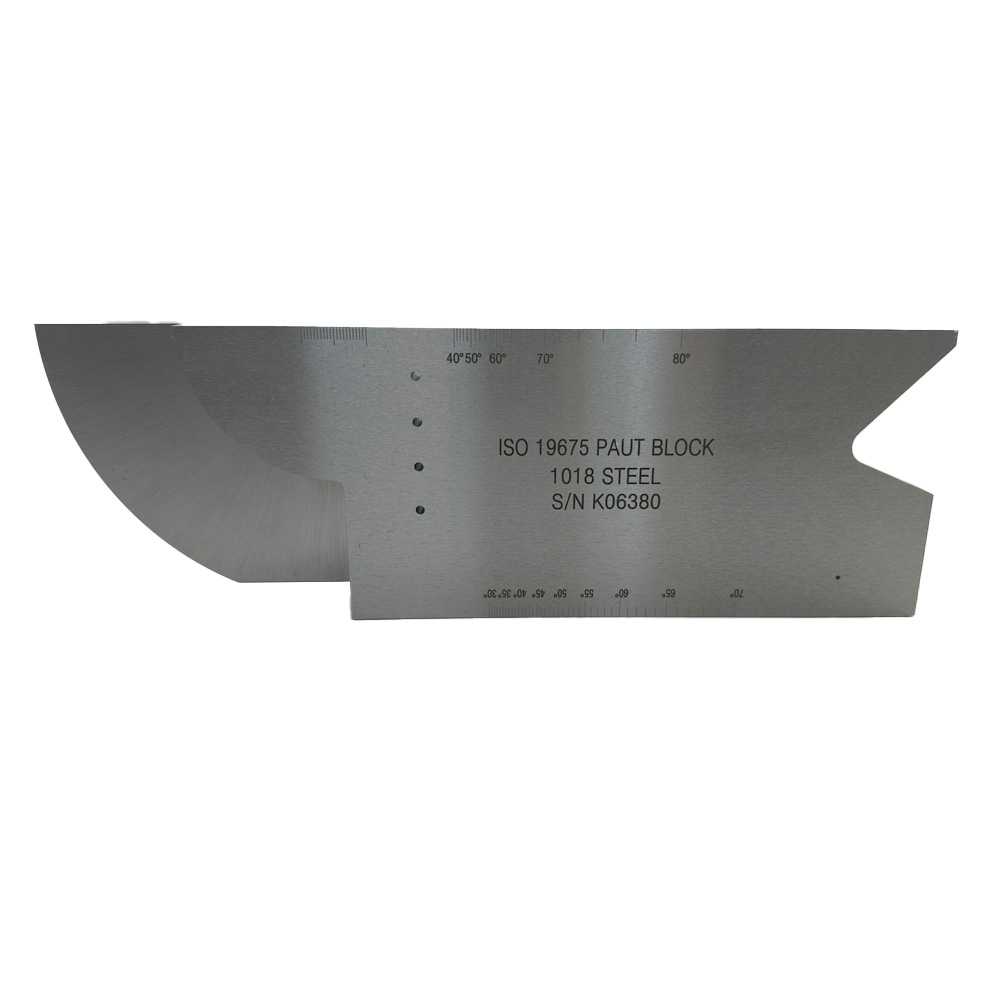

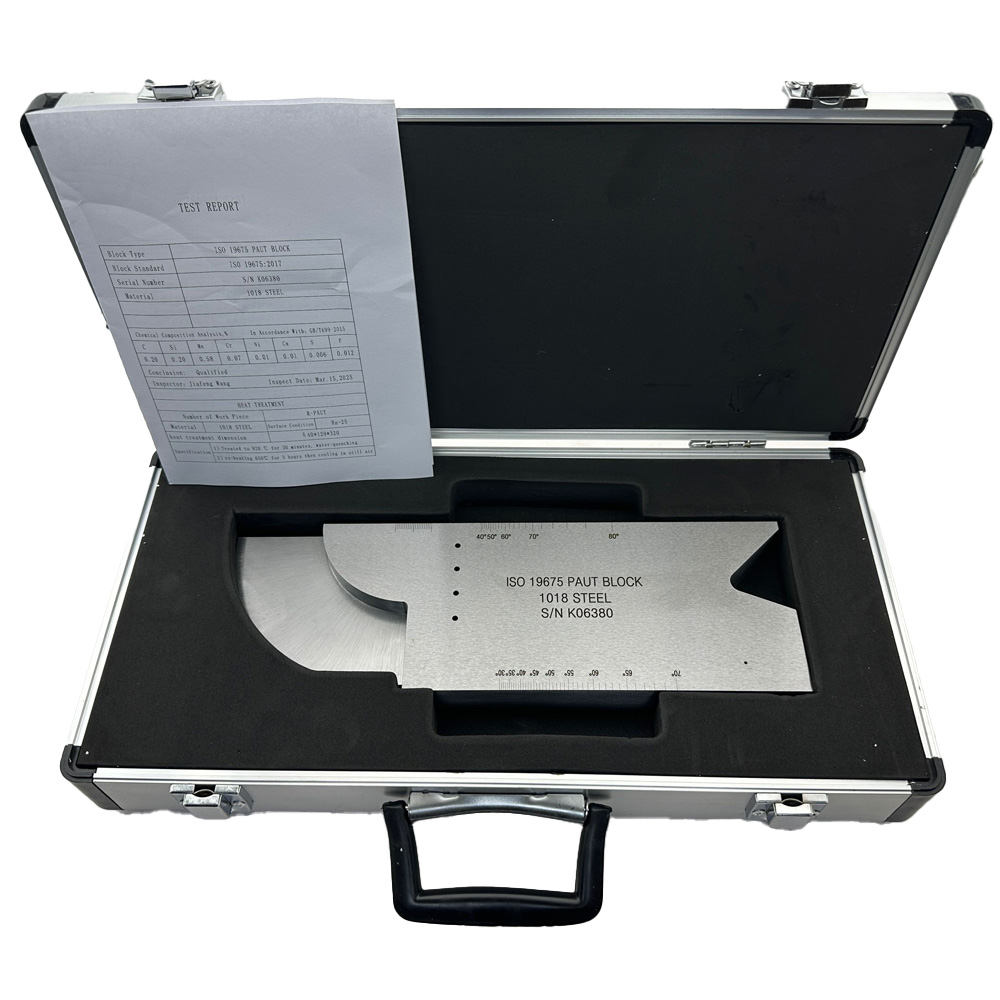

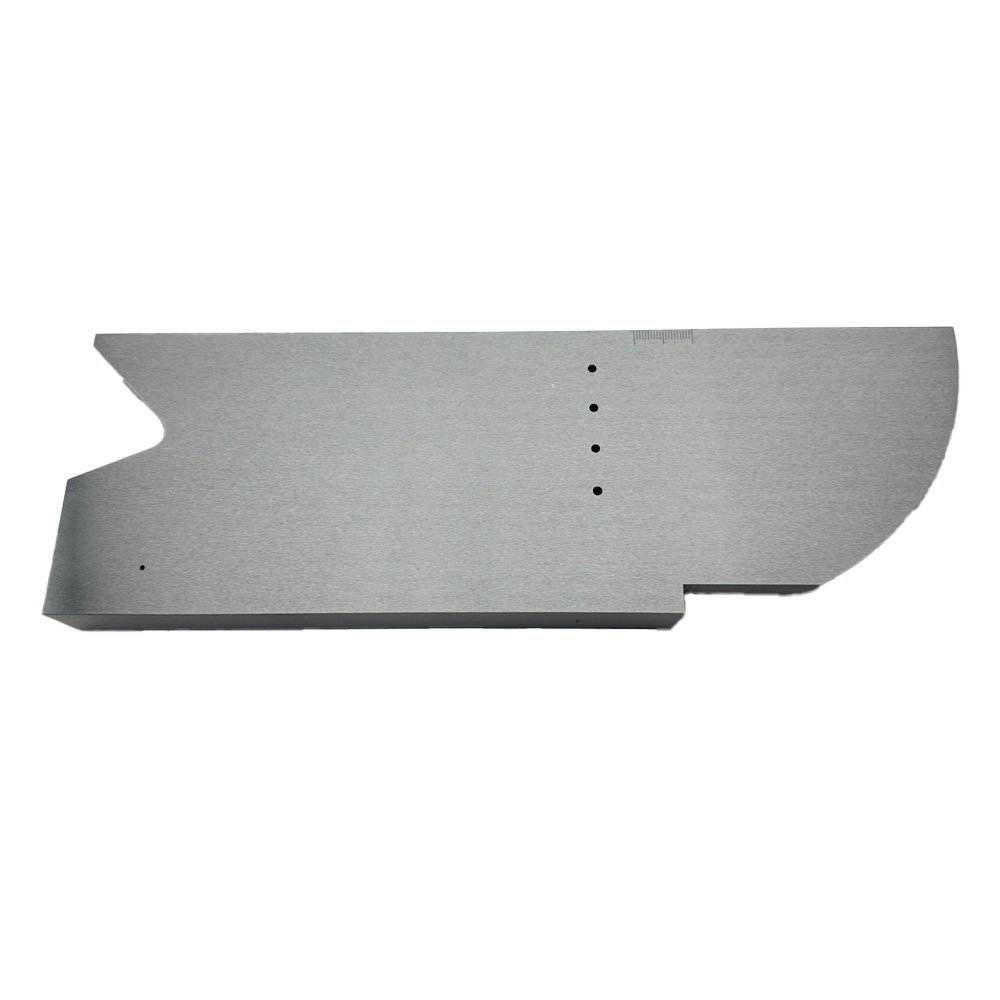

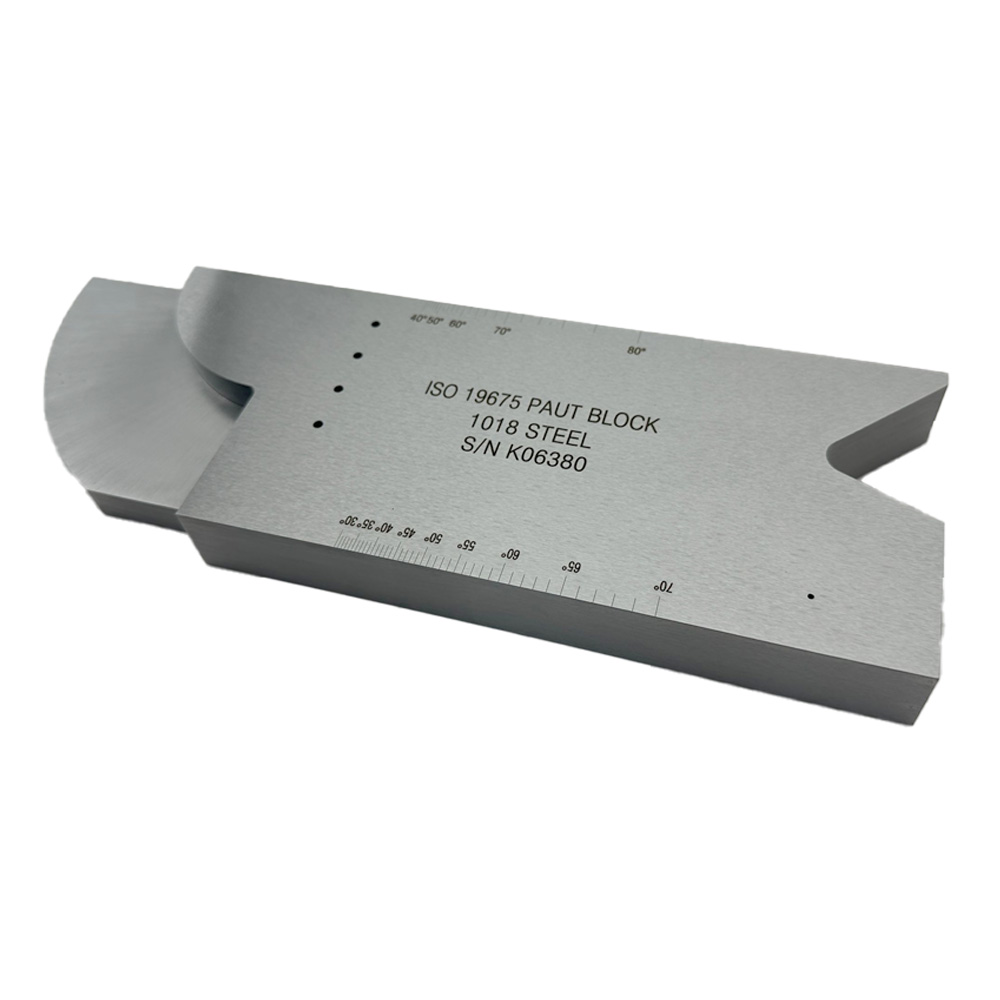

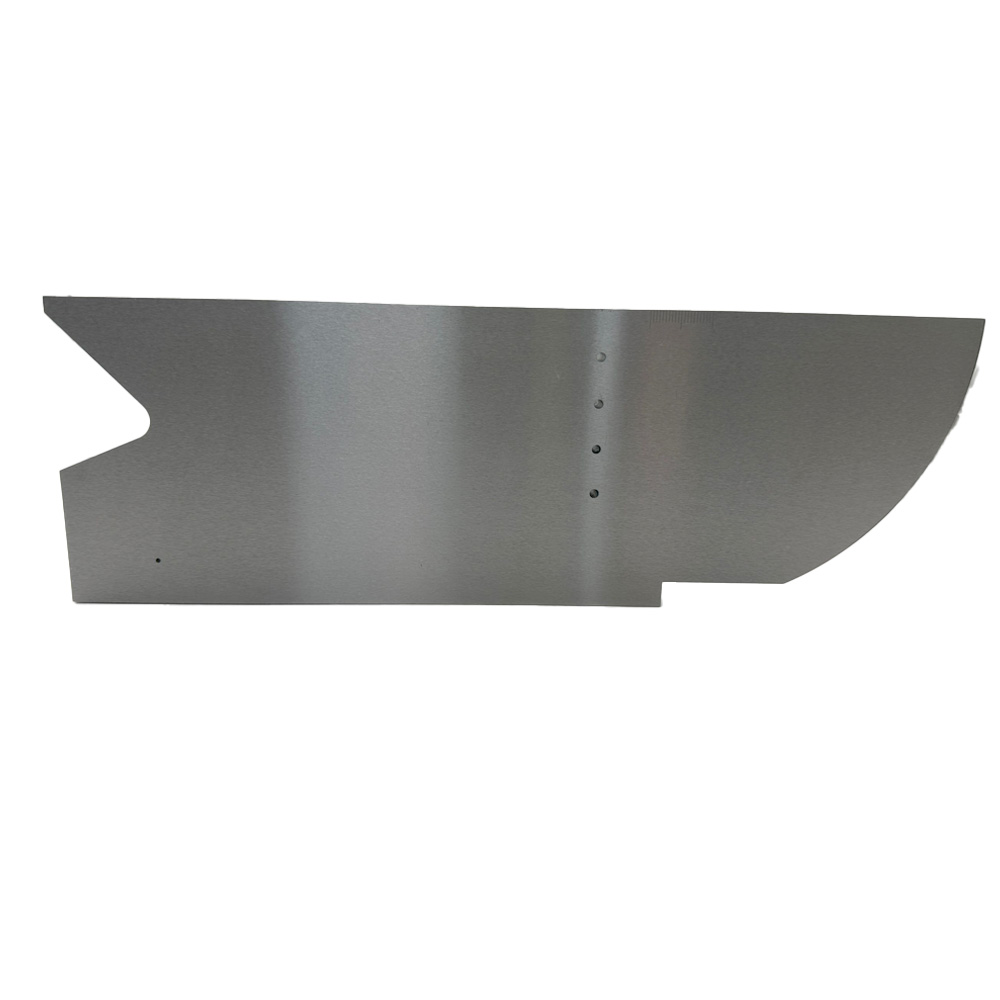

FehlerdetektorserieAnwesend NDT -BlöckeAnwesend PautenblockAnwesend Ultraschall-FehlerdetektorAnwesend UT-BlöckeAnwesend UT -KalibrierungsblockPautenblockkohlenstoffstahl
-
FehlerdetektorserieAnwesend NDT -BlöckeAnwesend PautenblockAnwesend Ultraschall-FehlerdetektorAnwesend UT-BlöckeAnwesend UT -KalibrierungsblockPhased-Array-Testblock Typ A Kohlenstoffstahl – ASTM E2491-2023
-
FehlerdetektorserieAnwesend NDT -BlöckeAnwesend PautenblockAnwesend Ultraschall-FehlerdetektorAnwesend UT-BlöckeAnwesend UT -KalibrierungsblockMini-Phased-Array-Kalibrierungsblock Ein Kohlenstoffstahl-Astm E2491-2023
-
FehlerdetektorserieAnwesend NDT -BlöckeAnwesend PautenblockAnwesend Ultraschall-FehlerdetektorAnwesend UT-BlöckeAnwesend UT -KalibrierungsblockMini-Phased-Array-Kalibrierungsblock B Kohlenstoffstahl-Astm E2491-2023
Anwendungen von Pausblöcken
Öl und Gas
Kalibrierung für Schweißinspektionen auf Pipelines und Druckbehältern
Luft- und Raumfahrt
Inspektion von Flugzeugrumpf, Flügeln, Verbundlaminaten und Motorkomponenten
Energieerzeugung
Turbinenblattinspektionen, Wärmetauscherrohre und Kerndruckbehälter
Schiffbau
Inspektionen von Rumpfschweißen, Strukturprüfung in engen Räumen
Manufacturing & Fabrication
Qualitätssicherung bei geschweißten Teilen, Gussteilen und geschmiedeten Komponenten
Warum sind Pautenblöcke wichtig?
Phased Array -Ultraschalltests beruht auf einer genauen Kalibrierung und Systemvalidierung für eine präzise Erkennung und Größe des Fehlers. Pautenblöcke helfen Technikern:
Überprüfen Sie die Ausrichtung, den Winkel und den Fokus
Überprüfen Sie die Leistung und Empfindlichkeit der Sonde
Richten
Bestätigen Sie die Wiederholbarkeit und Genauigkeit des Scan -Systems
Validieren Sie Inspektionstechniken und -verfahren gemäß geltende Codes
Die Verwendung eines Pausblocks verringert das Risiko von falsche LesungenAnwesend Fehlende Mängel, oder Unsachgemäße fehlerhafte Größe, die in sicherheitsempfindlichen Industrien von entscheidender Bedeutung sind.
Schlüsselmerkmale von Pautenblöcken
| Besonderheit | Beschreibung |
|---|---|
| Mehrere Reflektoren | Seitgelöcher (SDHs), Löcher mit flachem Boden (FBHs), Kerben, Schlitze |
| Materialoptionen | Kohlenstoffstahl, Edelstahl, Aluminium und benutzerdefinierte Legierungen |
| Präzision bearbeiten | Hochvorbereitete CNC-Bearbeitung sorgt für die dimensionale Genauigkeit |
| Geometrische Variationen | Simuliert verschiedene Schweißkonfigurationen und Fehlertypen |
| Markierungen | Lasergerichtete Referenzlinien, Winkel, ID-Nummern |
| Standards Compliance | Entspricht ASME, ISO 13588, AWS D1.1/D1.5, EN 583-5 und anderen NDT-Codes |
Häufige Arten von Pautenkalibrierungsblöcken
| Typ | Beschreibung |
|---|---|
| Grundpauzblock | Beinhaltet SDHs und FBHs in verschiedenen Tiefen und Winkeln |
| Schweißsimulationsblock | Simuliert echte Schweißfugen mit bekannten Defekten (Mangel an Fusion, Porosität, Risse) |
| Benutzerdefinierte Geometrieblock | Übereinstimmung mit bestimmten Komponenten oder Anwendungen (z. B. Rohrelbogen, Düsen) |
| Referenzempfindlichkeitsblock | Überprüft die Empfindlichkeit und erzeugt DAC/TCG -Kurven |
| Auflösungskalibrierungsblock | Enthält kleine Reflektoren in unterschiedlichen Entfernungen, um die räumliche Auflösung zu testen |
Materialien verwendet
Die Auswahl des richtigen Materials ist für die Simulation der realen Inspektionsbedingungen unerlässlich.
| Material | Anwendungsfall |
|---|---|
| Kohlenstoffstahl | Am häufigsten entspricht die Bedürfnisse der Inspektion des strukturellen Stahls |
| Edelstahl | Korrosionsbeständige Inspektionen (Pipelines, Nuklear) |
| Aluminium | Luft- und Raumfahrt- oder Automobil -Leichtmaterialinspektion |
| Titan/Nickellegierungen | Spezialitäten in der Luft- und Raumfahrt, medizinische oder chemische Anwendungen |
Wie Pautenblöcke verwendet werden
Schritt 1: Kalibrierung
Verwenden Sie in bekannten Tiefen seitliche Löcher oder FBHs, um das PUT-System für: zu kalibrieren:
Empfindlichkeit
Strahlausrichtung
Bereich und Auflösung
Schritt 2: DAC/TCG -Setup
Stellen Sie DAC- oder TCG -Kurven mit bekannten Reflektoren fest, um die Gleichmäßigkeit der Amplitude über unterschiedliche Tiefen zu gewährleisten.
Schritt 3: Sondenvalidierung
Stellen Sie sicher, dass die Sonde den Strahl in den richtigen Winkeln steuert und fokussiert (z. B. 45 °, 60 °, 70 °).
Schritt 4: Technikvalidierung
Führen Sie Scans über den Block aus, um zu überprüfen:
Fehlerbarkeitsfähigkeit
Winkelabdeckung
Größenfähigkeit
Step 5: Reporting & Documentation
Exportieren Sie Scan -Daten und vergleichen Sie die Ergebnisse mit der bekannten Blockgeometrie, um Ihren Inspektionsprozess zu validieren.
Standards & Compliance
Pautenblöcke werden so konzipiert und hergestellt, um Branchenstandards zu erfüllen, wie z. B.:
ASME Section V, Article 4 & 5
AWS D1.1/D1.5
ISO 13588
In 583-5
ASTM E2491 - Standardhandbuch für PUT -Prüfungsverfahren
Blöcke kommen oft mit Dimensionszertifikate und werden bearbeitet zu ± 0,01 mm Toleranzen.
Vorteile von Pautenblöcken
| Vorteil | Nutzen |
|---|---|
| Genaue Kalibrierung | Gewährleistet die Systemleistung und -zuverlässigkeit |
| Training & Qualification | Wird in der Schulung und Zertifizierung verwendet |
| Vielseitige Designs | Simuliert eine breite Palette realer Geometrien |
| Qualitätskontrolle | Bestätigt die Scanner -Setup, Winkelabdeckung und fehlerhafte Größe |
| Anpassbarkeit | Auf bestimmte Inspektionsverfahren oder Teile zugeschnitten |
Auswählen des richtigen Pan -Blocks
| Faktor | Empfehlung |
|---|---|
| Testanwendung | Schweißnähte, Schmiedel, Gussteile, Komponenten? |
| Materialkompatibilität | Passen Sie das Testteilmaterial an |
| Reflektorypen benötigt | SDHS, FBHS, Kerben, künstliche Mängel |
| Geometrieanforderungen | Flache, gebogene, abgewinkelte oder Rohrblöcke |
| Zertifizierung | Stellen Sie die Rückverfolgbarkeit und die dimensionale Genauigkeit sicher |
Wartung und Lagerung
Halten Sie den Block Reinigen und trocken Korrosion oder Kontamination zu verhindern.
Verwenden Schutzfälle Um Schäden während des Transports zu vermeiden.
Dimensionen regelmäßig neu renovieren, wenn sie in zertifizierten Programmen verwendet werden.
Vermeiden Sie es, scharfe Kopplungsmittel zu verwenden oder die Oberfläche zu kratzen.
Häufig gestellte Fragen (FAQ)
1. Wofür wird ein Pautenblock verwendet?
Ein PUT -Block wird verwendet, um Phased -Array -Ultraschall -Testsysteme zur Erkennung von Fehler, Strahlsteuerung, Empfindlichkeit und Auflösung zu kalibrieren und zu validieren.2. Welche Arten von Reflektoren befinden sich in einem Pautenblock?
Zu den häufigen Reflektoren gehören seitliche Löcher, Löcher mit flachem Boden, EDM-Kerben und simulierte Schweißfehler.3. Unterscheiden sich Pautenblöcke von UT -Blöcken?
Ja. Während beide für Ultraschalluntersuchungen bestimmt sind, enthalten PAUT-Blöcke Funktionen für Phasen-Array-Systeme wie Validierungs- und Auflösungsüberprüfungen mit mehreren Winkel.4. Können Pautenblöcke angepasst werden?
Ja. Hersteller bieten benutzerdefinierte Blöcke an, die auf bestimmte Geometrien, Schweißfugen und Defekttypen zugeschnitten sind.5. Aus welchem Material sollte der Block bestehen?
Im Idealfall das gleiche Material wie das Testobjekt - beinhaltete Kohlenstoffstahl, Edelstahl oder Aluminium.6. Wie biete ich eine DAC -Kurve mit einem Pautenblock ein?
Verwenden Sie bekannte Reflektoren in verschiedenen Tiefen, um Echoamplituden aufzuzeichnen, dann die Signalgewinne über den Bereich zu zeichnen und zu normalisieren.7. Benötigen Pautenblöcke eine Rezertifizierung?
Ja, insbesondere für Blöcke, die in ISO- oder ASME-regulierten Umgebungen verwendet werden. Die Zertifizierung gewährleistet die dimensionale Genauigkeit und Einhaltung.8. Welche Standards gelten für PUT -Blöcke?
Zu den gemeinsamen Standards gehören ASME -Abschnitt V, ISO 13588, ASTM E2491 und AWS D1.1.9. Können Pautenblöcke für das Training verwendet werden?
Absolut. Sie sind in den Bereichen Techniker -Zertifizierungskurse und PUT -Schulungsprogramme häufig eingesetzt.10. Was ist der Unterschied zwischen einem Referenz- und Kalibrierungsblock?
Kalibrierungsblöcke helfen dabei, Systemparameter festzulegen. Referenzblöcke werden verwendet, um Ergebnisse zu validieren oder Fehler zu simulieren.Warum sich globale Kunden für uns entscheiden?
